Общее описание ESIU03-02

1–76 Часть 1 – Краткое описание системы

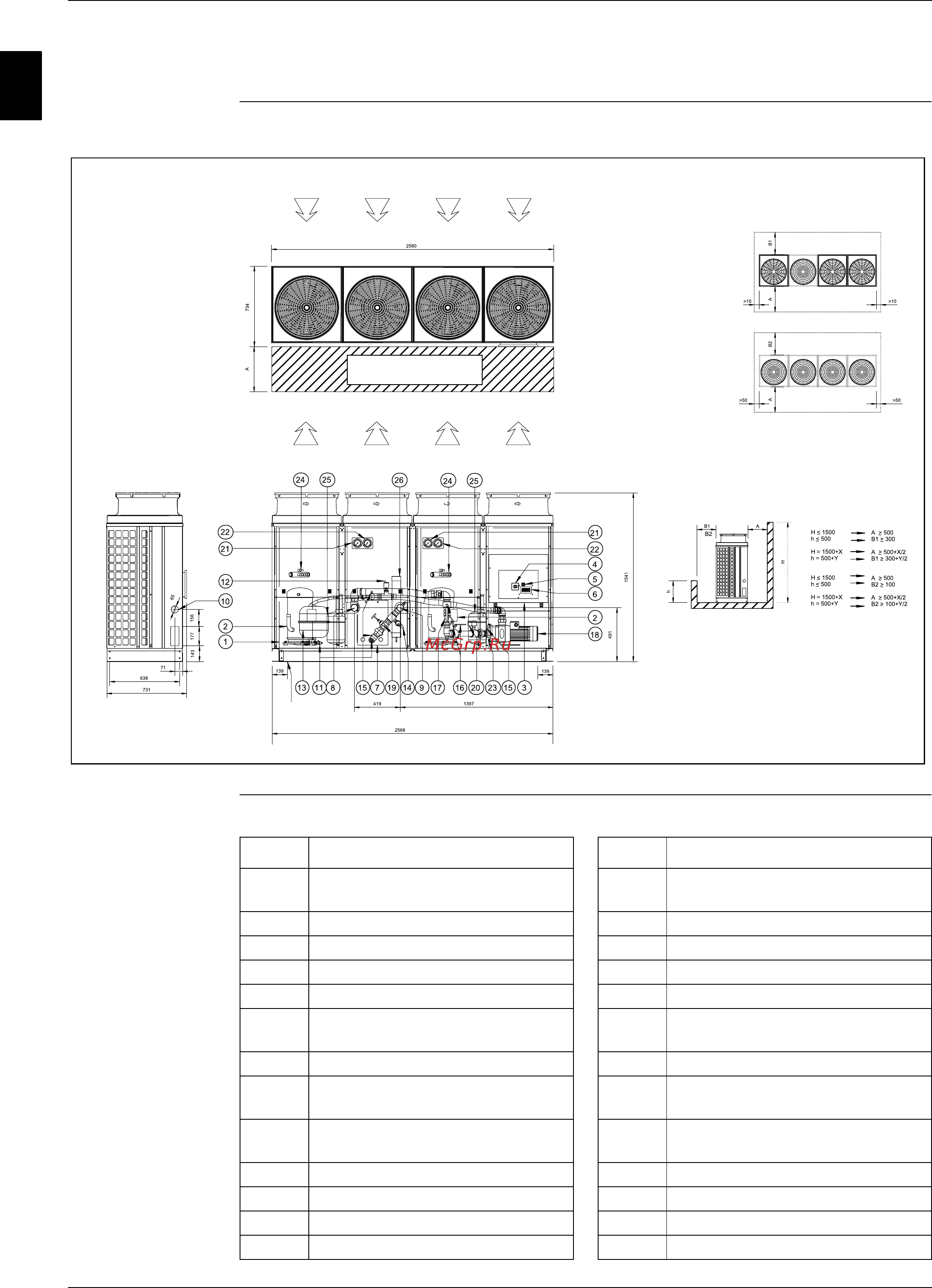

1.45 Чертеж общего вида: EUWYP20-24KZW1

EUWYP20-24KZW1 На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания

блока (мм).

Компоненты В таблице ниже перечислены компоненты.

СВОБОДНОЕ ПРОСТРАНСТВО B1/B2

СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

КРЕПЛЕНИЕ

4XØ15

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

ПРОСТРАНСТВО ДЛЯ

ОБСЛУЖИВАНИЯ

N° Компонент N° Компонент

1 Воздушный теплообменник 14 Предохранительный клапан +

манометр

2 Компрессор 15 Точка замера давления

3 Клеммная коробка 16 Шаровой клапан

4 Главный выключатель 17 Водяной фильтр

5 Выключатель насоса 18 Насос

6 Пульт управления с цифровым

дисплеем

19 Регулирующий клапан

7 Испаритель 20 Реле протока

8 ВХ точки подсоединения воды:

2” BSP

Манометр высокого давления (доп.)

9 ВЫХ точки подсоединения воды:

2” BSP

Манометр низкого давления (доп.)

10 Ввод электропитания 23 Дренажный насос

11 Дренаж 24 4-ходовой клапан

12 Воздухоотделитель 25 Аккумулятор

13 Расширительный бак 26 Сборник жидкости
