ESIU03-02 Проверки перед тестовым прогоном
Часть 4 – Ввод в эксплуатацию и тестовый прогон 4–21
3
4
5
1

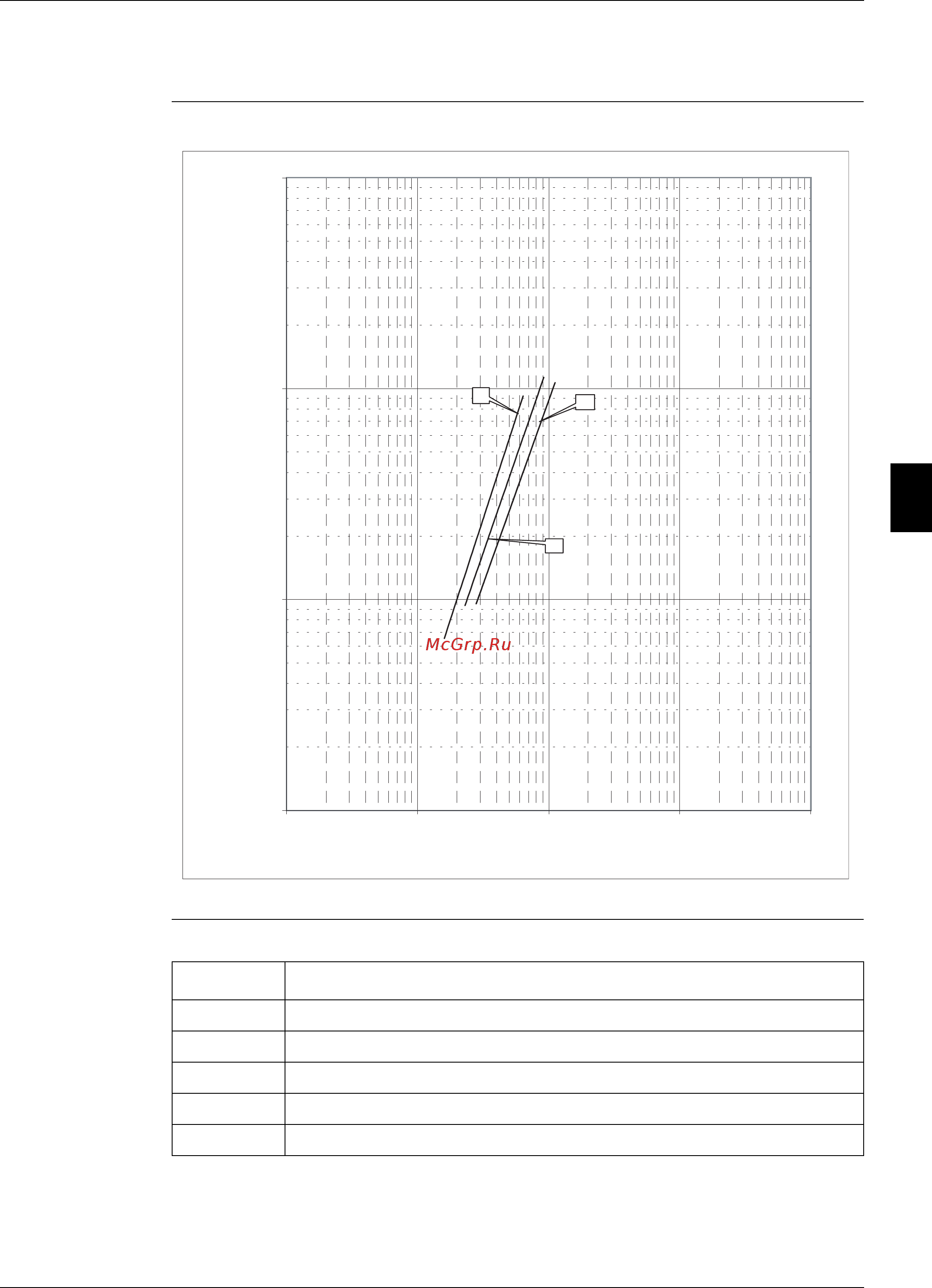

1.12 Падение давления воды, проходящей через испаритель: EUWAC5-8-10FZW1
Падение давления
воды
The illustration below shows the water pressure drop through evaporator for EUWAC5-8-10FZW1.
Обозначения В таблице ниже описаны обозначения.
Выбор значения расхода вне кривых может привести к повреждению или неисправности
блока. См. также минимально и максимально допустимый расход воды. См. “Технические
параметры EUWAC5-10FZW1” на стр. 5.
1,00
10,00
100,00
1000,00
1 10 100 1000 10000
WFE (л/мин)
PD [кПа]
_
_
1
3
2
Обозначение Описание
PD Падение давления воды, проходящей через испаритель
WFE Расход воды испарителя
(1) Для EUWAC5FZW1
(2) Для EUWAC8FZW1
(3) Для EUWAC10FZW1
