ESIU03-02 Поиск неисправностей
Часть 3 – Поиск неисправностей 3–51
33
4
5
1

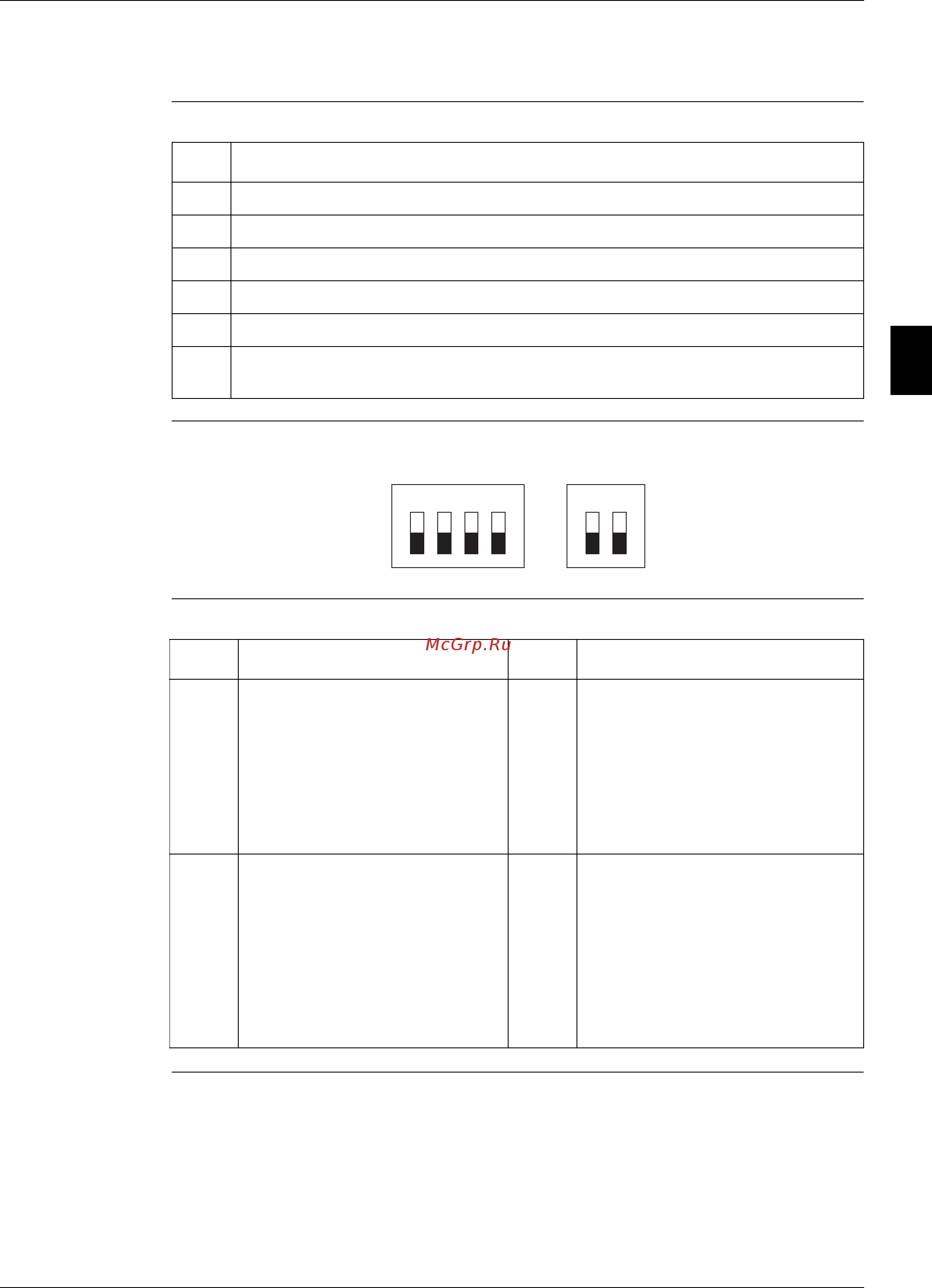

4.8 Замена PCB: EUWA*5-24KZW1 и EUWY*5-24KZW1
Замена PCB
Для замены PCB выполняйте следующее:
Микропереключатели
На рисунке ниже показаны микропереключатели, расположенные на PCB.
Функции
микропереключателей
В таблице ниже описаны функции микропереключателей и нажимных кнопок, расположенных на PCB.
Шаг Действие
1 Выключите питание.
2 Удалите соединения со старой PCB.
3 Снимите старую PCB.
4 Поставьте новую PCB таким же образом, что и старую.
5 Выполните подсоединения к PCB.
6 Установите микропереключатели на PCB в нужные положения (в зависимости
от типа блока).
1 2 3
S1A
4 1 2
S2A
S1A Микропереключатель 1S2AМикропереключатель 2
10 = контур 1
1 = контур 2
1 Установка разморозки
(только для EUWA*5-24KZW1)
0 = Условие начала 1 и вентил.
1 при размор.
(5 л.с., 8 л.с., 16 л.с.)
1 = Условие начала 2A/B и вентил.
2 при размор.
(10 л.с., 12 л.с., 20 л.с., 24 л.с.)
2
3
4
010 = EUWA
100 = EUWY (без остановки
компрессора при разморозке)
101 = EUWY (с остановкой
компрессора
при разморозке)
2
Установка значений для вентилятора
(Установки для вентилятора см. в
“Регулирование давления на выходе:
EUWA*5-24KZW1 и
EUWY*5-24KZW1” на стр. 2–15.
0 = Установка вентилятора 1
(5 л.с., 8 л.с., 16 л.с.)
1 = Установка вентилятора 2
(10 л.с., 12 л.с., 20 л.с., 24 л.с.)
