ESIU03-02 Функциональное описание
Часть 2 – Функциональное описание 2–29
3
2
4
5
1
Иллюстрация
функции
остановки
компрессора

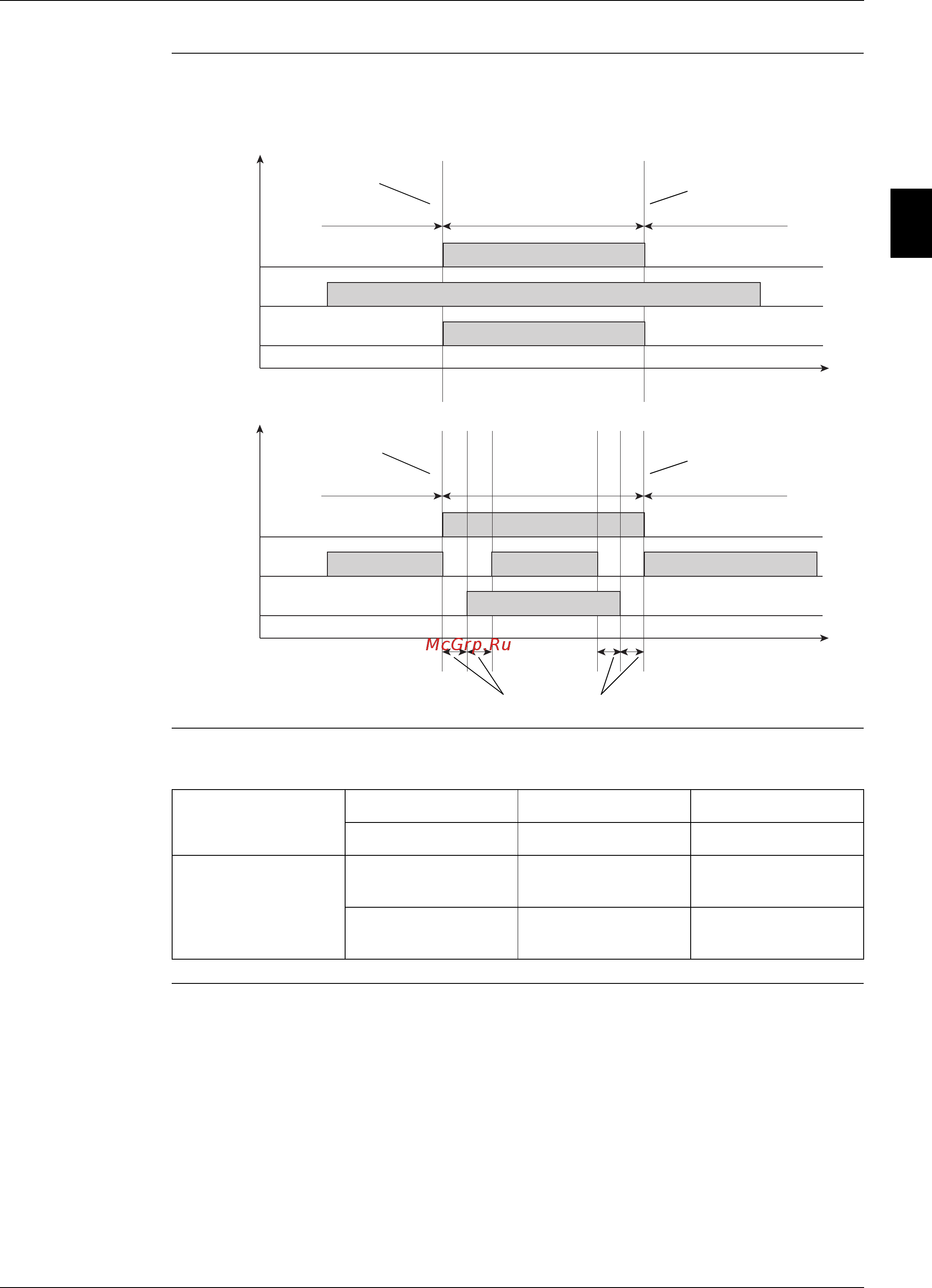

На рисунках ниже показан цикл разморозки без остановки компрессора и с остановкой
компрессора во время цикла разморозки.
Циклы разморозки
и функция
остановки
компрессора
В таблице ниже показаны минимальный и максимальный циклы без остановки компрессора и с
остановкой компрессора.
Цикл разморозки
Start TimDefrMin
Start TimDefrMax
Start TimDefrMask
Время
Да
Нет
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
Разморозка
BusyC1
Компр.
DORev
Клапан
Цикл разморозки
Start TimDefrMin
Start TimDefrMax
Start TimDefrMask
Время
Да
Нет
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
Разморозка
BusyC1
Компр.
DORev
Клапан
Без остановки
компрессора
Минимальный цикл 10 сек TimdefrMin
Максимальный цикл 10 мин. TimDefrMax
С остановкой
компрессора
Минимальный цикл 130 сек TimComprStopx4 +
TimdefrMin
Максимальный цикл 12 мин. TimComprStopx4 +
TimDefrMax
TimComprStop
