98
Español

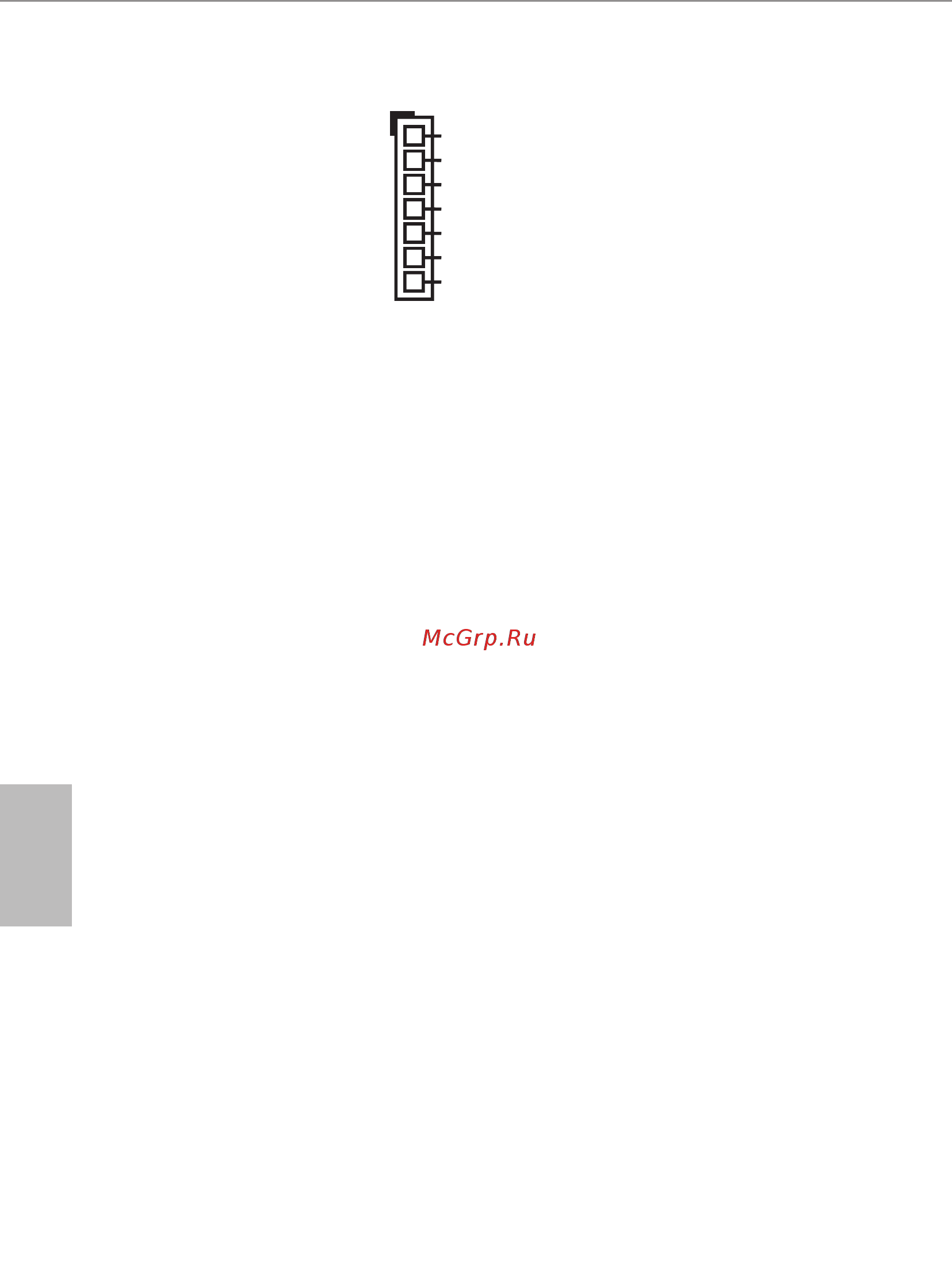

V-Probe
TM
VOL_CON1 de 7
contactos)
(consulte la pág.1,
N.º 15)
Los usuarios pueden
medir el voltaje de los
componentes integrados.
CONTACTO1:
1,5 V PCH:
voltaje PLL PCH
CONTACTO2:
1,05 V PCH:
voltaje de PCH
CONTACTO3:
1,05 V CPU:
voltaje de E/S de la CPU
(CPU_V10)
CONTACTO4:
VCCM:
voltaje de DRAM
CONTACTO5:
NÚCLEO3: voltaje del 3er
NÚCLEO DE LA CPU
(solo funciona con CPU
de 8 núcleos)
CONTACTO6:
ENTR ADA _VCC:
voltaje de entrada de la
CPU
CONTACTO7:
TIERRA
I.5V PCH
1.05V CPU
VCCM
CORE
VCC_IN
GND
1.05V PCH
