94
Español

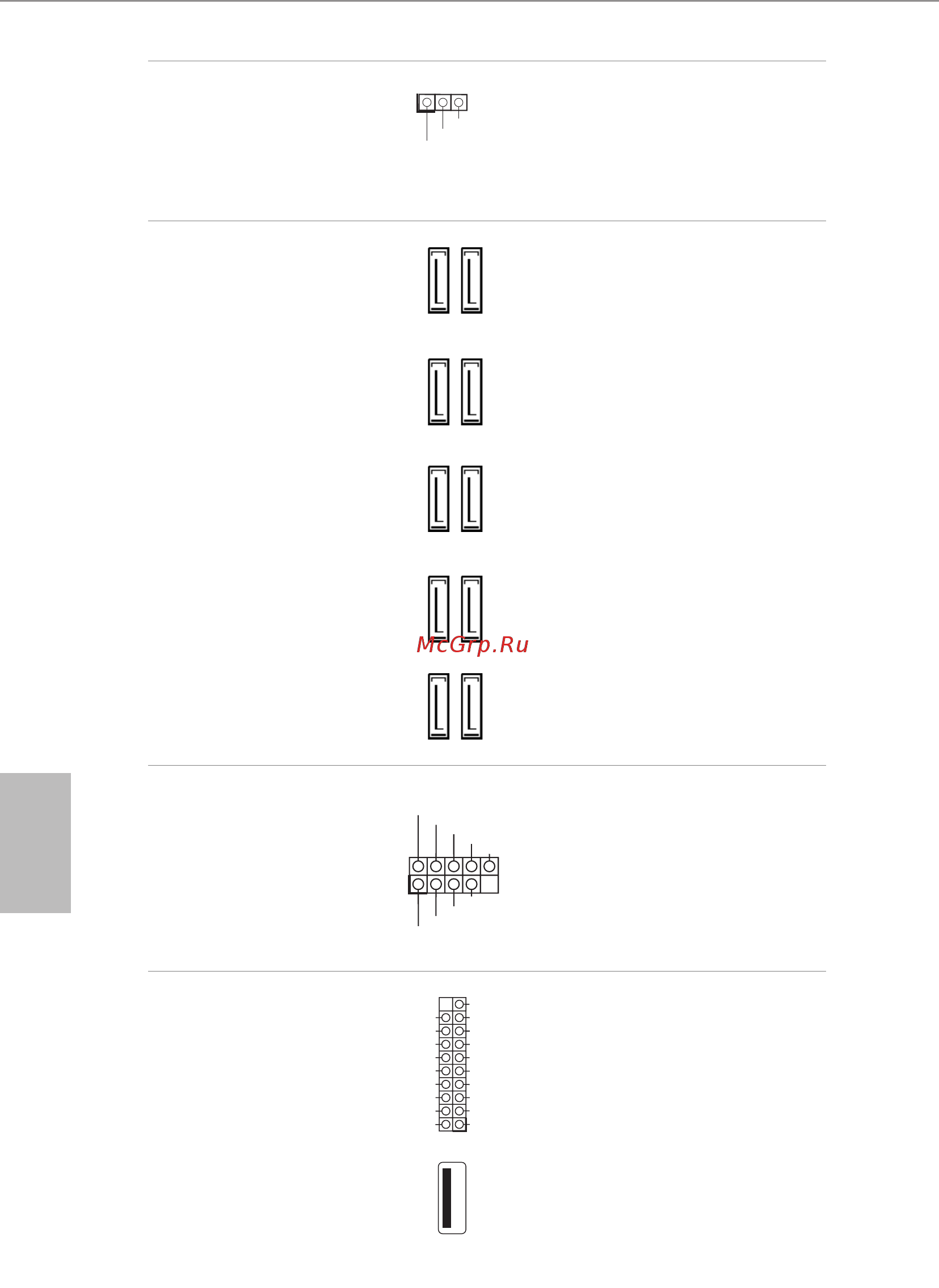

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 29)
Conecte el indicador LED
de alimentación del chasis
a este cabezal para
indicar
el estado de alimentación
del sistema.
Conectores Serie ATA3
(S_SATA3_0_1
consulte la pág.1, N.º 22)
(S_SATA3_2_3:
(consulte la pág. 1, N.º 23)
(SATA3_0_1:
consulte la pág.1, N.º 24)
(SATA3_2_3:
(consulte la pág. 1, N.º 25)
(SATA3_4_5:
(consulte la pág. 1, N.º 26)
Estos diez conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Si instala un módulo M.2
SATA en el zócalo M.2
(M2_1), la S_SATA3_3
interna no funcionará.
*Si instala un módulo
M.2 PCI Express en el
zócalo M.2 (M2_1), la
S_SATA3_3 seguirá
funcionando.
* RAID solamente se
admite en los puertos
SATA3_0 ~ SATA3_5.
Cabezales USB 2.0
(USB3_4 de 9 pines)
(consulte la pág.1, N.º 37)
(USB5_6 de 9 pines)
(consulte la pág.1, N.º 38)
Además de dos puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezales USB 3.0
(USB3_7_8 de 19 pines)
(consulte la pág.1, N.º 18)
(USB3_9_10 de 19 pines)
(consulte la pág.1, N.º 21)
(USB3_8)
(consulte la pág.1, N.º 19)
Además de seis puertos
USB 3.0 en el panel de E/S,
esta placa base cuenta con
dos bases de conexiones y
un puerto. Cada cabezal
USB 3.0 admite dos
puertos.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_1
SATA3_4
SATA3_5
SATA3_2
SATA3_3
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
