175
日本語

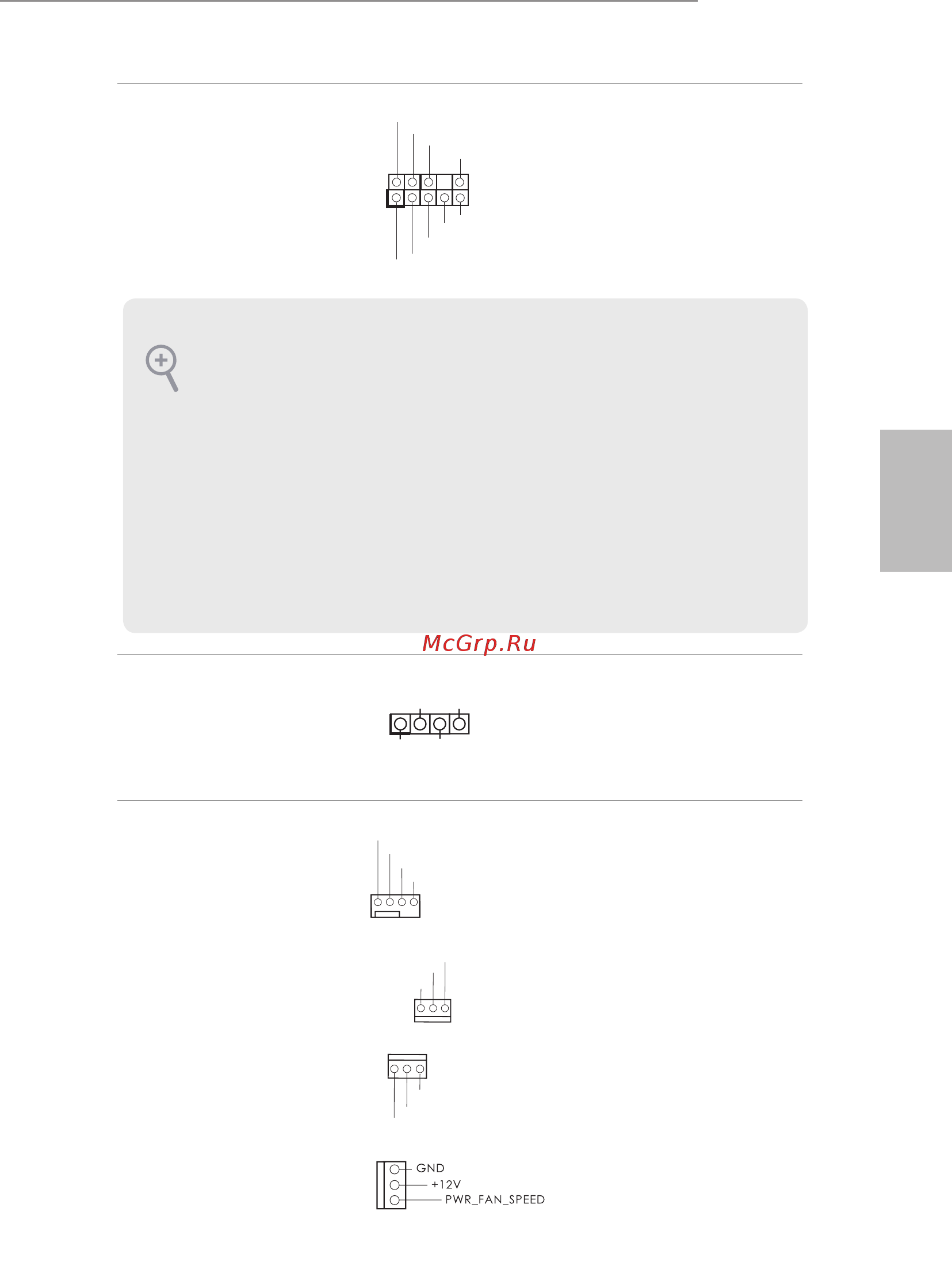

X99 OC Formula
フロントパネルオーディ
オヘッダ ー
（9 ピン HD_AUDIO1）
（p.1、No. 44 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
シャーシスピーカーヘッ
ダー
（4 ピン SPEAKER1）
（p.1、No. 31 参照）
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
シャーシと電源ファンコ
ネクター
（4 ピン CHA_FAN1）
（p.1、No. 39 参照）
（3 ピン CHA_FAN2）
（p.1、No. 35 参照）
（3 ピン CHA_FAN3）
（p.1、No. 20 参照）
（3 ピン PWR_FAN1）
（p.1、No. 45 参照）
ファン ケ ーブル はファン
コネクターに接続し、黒線
とアースピンを合 わせて
くだ さい 。 。CHA_FAN ファ
ン速度は、UEFI または
Formula Drive を通して制
御可能できます。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく
機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要
です。 お使い のシステムを取り付けるには、当 社のマニュアルおよびシャーシのマニュ
アルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ
ヘッダーに取り付けてください。
Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効 にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録
音音量」を調整してください。
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
GND
FAN_VOLTAGE
CHA
_
FAN
_
SPEED
