206
繁體中文

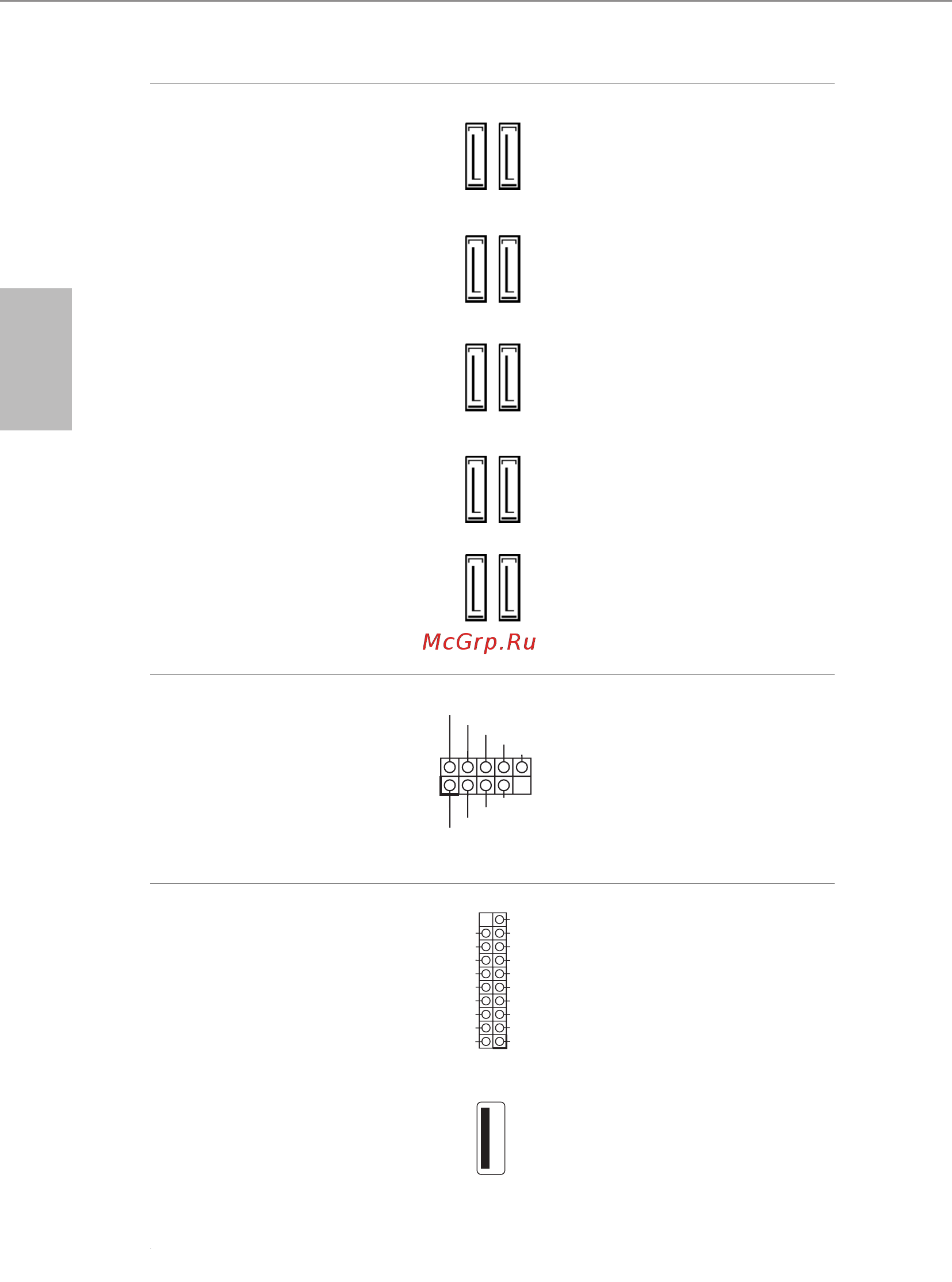

Serial ATA3 接頭
(S_SATA3_0_1
請參閱第 1 頁，編號 22)
(S_SATA3_2_3:
請參閱第 1 頁，編號 23）
(SATA3_0_1:
請參閱第 1 頁，編號 24)
(SATA3_2_3:
請參閱第 1 頁，編號 25）
(SATA3_4_5:
請參閱第 1 頁，編號 26）
這十組 SATA3 接頭
皆支援內部儲存裝置
的 SATA 資料纜線，
最高可達 6.0 Gb/s 資
料傳輸率。若將 M.2
SATA 模組裝於 M.2
插座 (M2_1)，內部
S_SATA3_3 將無作
用。
* 若將 M.2 PCI
Express 模組裝於 M.2
插座 (M2_1)，內部
S_SATA3_3 仍會作
用。
* RAID 僅支援
SATA3_0 ~ SATA3_5
連接埠。
USB 2.0 排針
(9-pin USB3_4)
（請參閱第 1 頁，編號 37）
(9-pin USB5_6)
（請參閱第 1 頁，編號 38）
除了 I/O 面板上的
六個 USB 3.0 連接埠
外，在本主機板上還
有另外兩組排針。
各 USB 3.0 排針皆可
支援兩個連接埠。
USB 3.0 排針
(19-pin USB3_7_8)
（請參閱第 1 頁，編號 18）
(19-pin USB3_9_10)
（請參閱第 1 頁，編號 21）
(USB3_8)
（請參閱第 1 頁，編號 19）
除了 I/O 面板上的
六個 USB 3.0 連接埠
外，在本主機板上還
有另外兩組排針及一
個連接埠。各 USB 3.0
排針皆可支援兩個連
接埠
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_0
SATA3_1
SATA3_4
SATA3_5
SATA3_2
SATA3_3
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
