62
Français

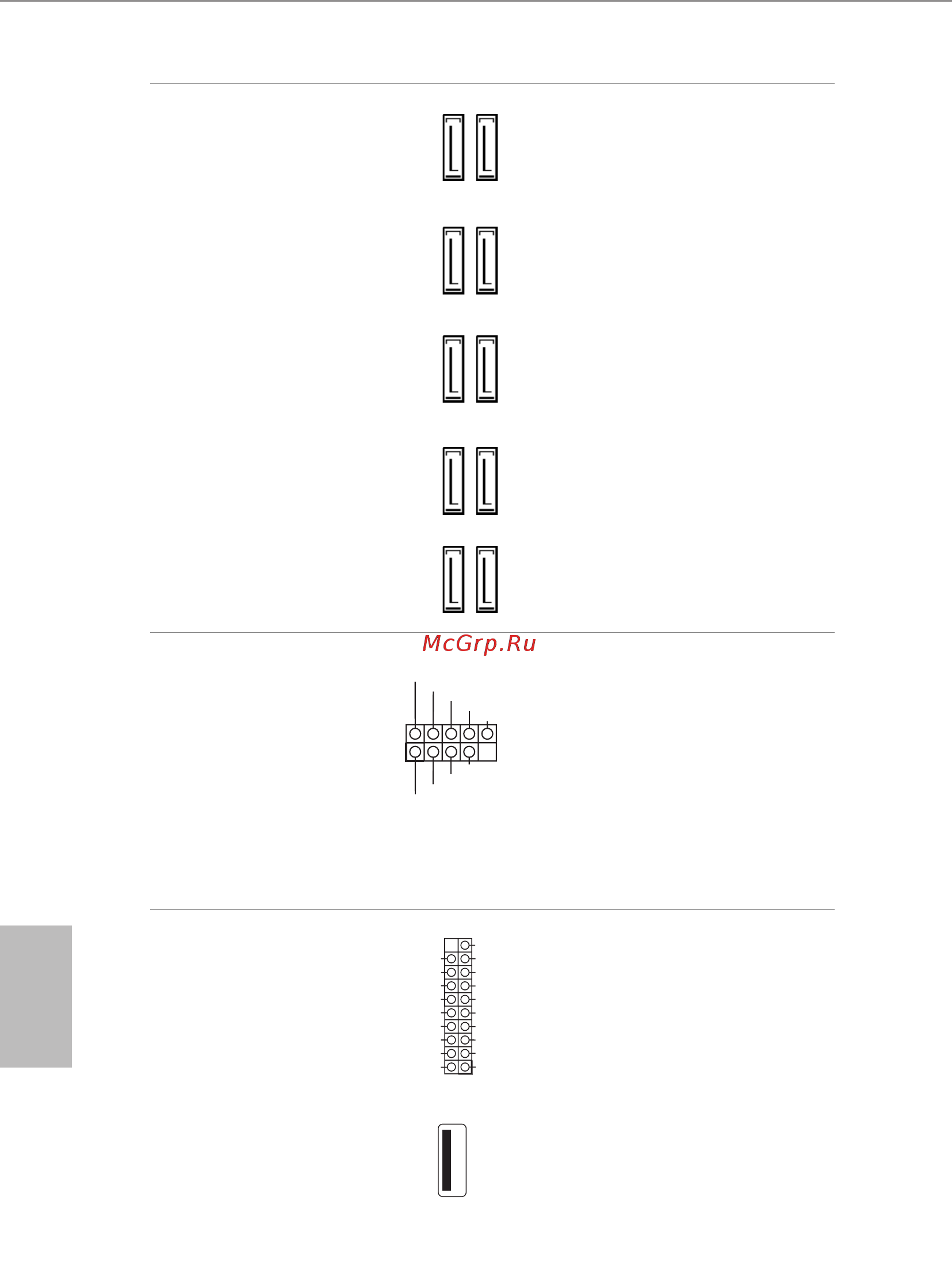

Connecteurs Serial ATA3
(S_SATA3_0_1
(voir p.1, No. 22)
(S_SATA3_2_3:
voir p.1, No. 23)
(SATA3_0_1:
(voir p.1, No. 24)
(SATA3_2_3:
voir p.1, No. 25)
(SATA3_4_5:
(voir p.1, No. 26)
Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Si vous installez un
module M.2 SATA sur
le socket M.2 (M2_1), le
S_SATA3_3 interne ne
fonctionne pas.
*Si vous installez un
module M.2 PCI Express
sur le socket M.2 (M2_1),
le S_SATA3_3 interne
fonctionne toujours.
* RAID est uniquement
pris en charge sur les ports
SATA3_0 ~ SATA3_5.
Embases USB 2.0
(USB3_4 à 9 broches)
(voir p.1, No. 37)
(USB5_6 à 9 broches)
(voir p.1, No. 38)
Neben zwei USB 2.0-Ports
an der E/A-Blende
benden sich zwei
Stileisten an diesem
Motherboard. Jede USB
2.0-Stileiste kann zwei
Ports unterstützen.
Embases USB 3.0
(USB3_7_8 à 19 broches)
(voir p.1, No. 18)
(USB3_9_10 à 19 broches)
(voir p.1, No. 21)
(USB3_8)
(voir p.1, No. 19)
En plus six deux ports
USB 3.0 sur le panneau
E/S, cette carte mère est
dotée de deux embases et
d’un port.Chaque embase
USB 3.0 peut prendre en
charge deux ports.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_1
SATA3_4
SATA3_5
SATA3_2
SATA3_3
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
