66
Français

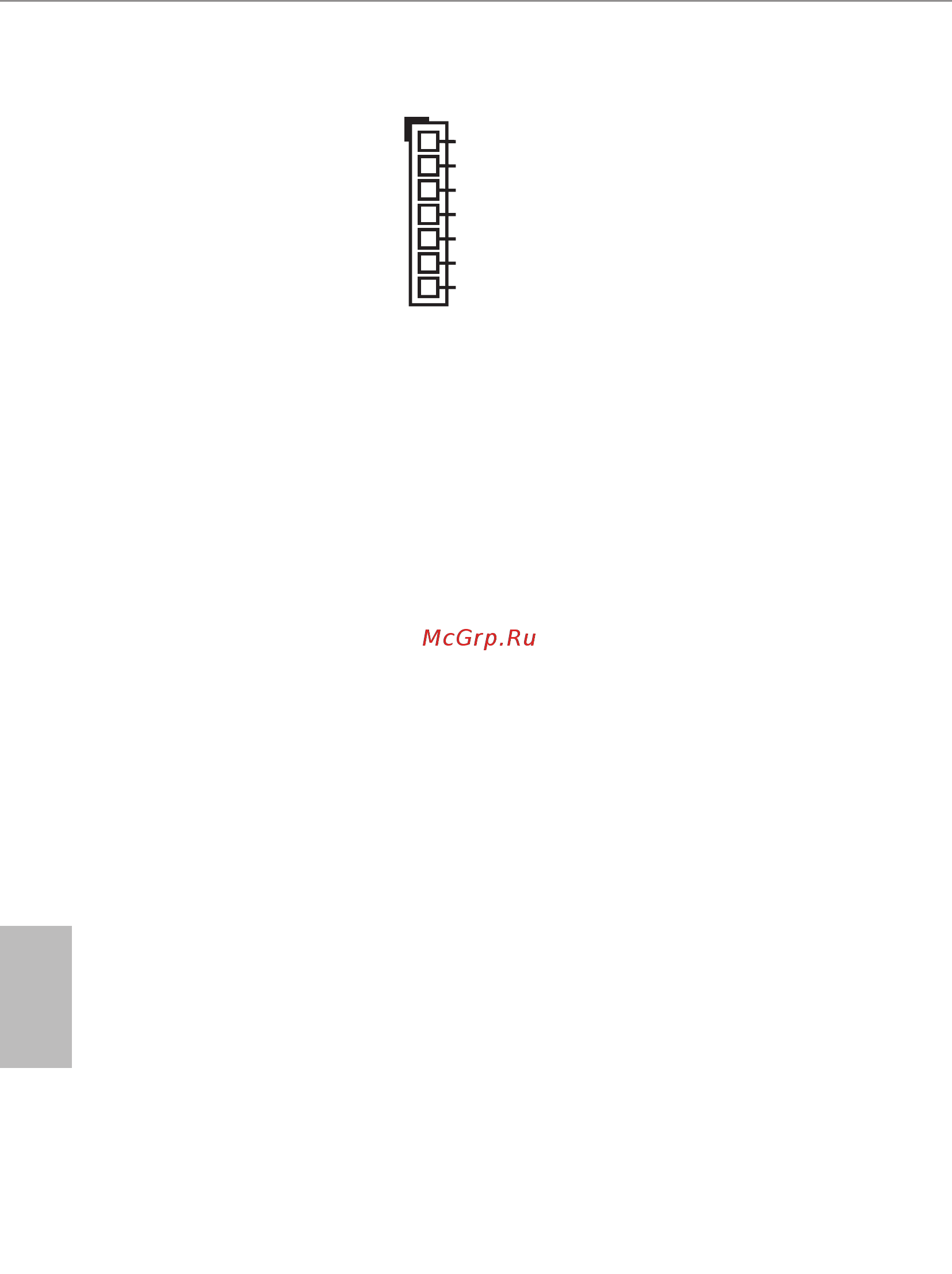

V-Probe
TM
(VOL_CON1 7
broches)
(voir p.1, No. 15)
Les utilisateurs peuvent
mesurer la tension des
composants embarqués.
BROCHE1 :
1,5 V PCH :
Tension PCH PLL
BROCHE2 :
1,05 V PCH :
Tension PCH
BROCHE3 :
1,05 V CPU :
Tension E/S CPU (CPU_
V10)
BROCHE4:
VCCM :
Tension DRAM
BROCHE5:
CŒUR3: 3ème tension
CŒUR CPU (fonctionne
uniquement avec les CPU
à 8 cœurs)
BROCHE6:
VCC_IN :
Tension d'entrée CPU
BROCHE7:
GND
I.5V PCH
1.05V CPU
VCCM
CORE
VCC_IN
GND
1.05V PCH
