158
한 국 어

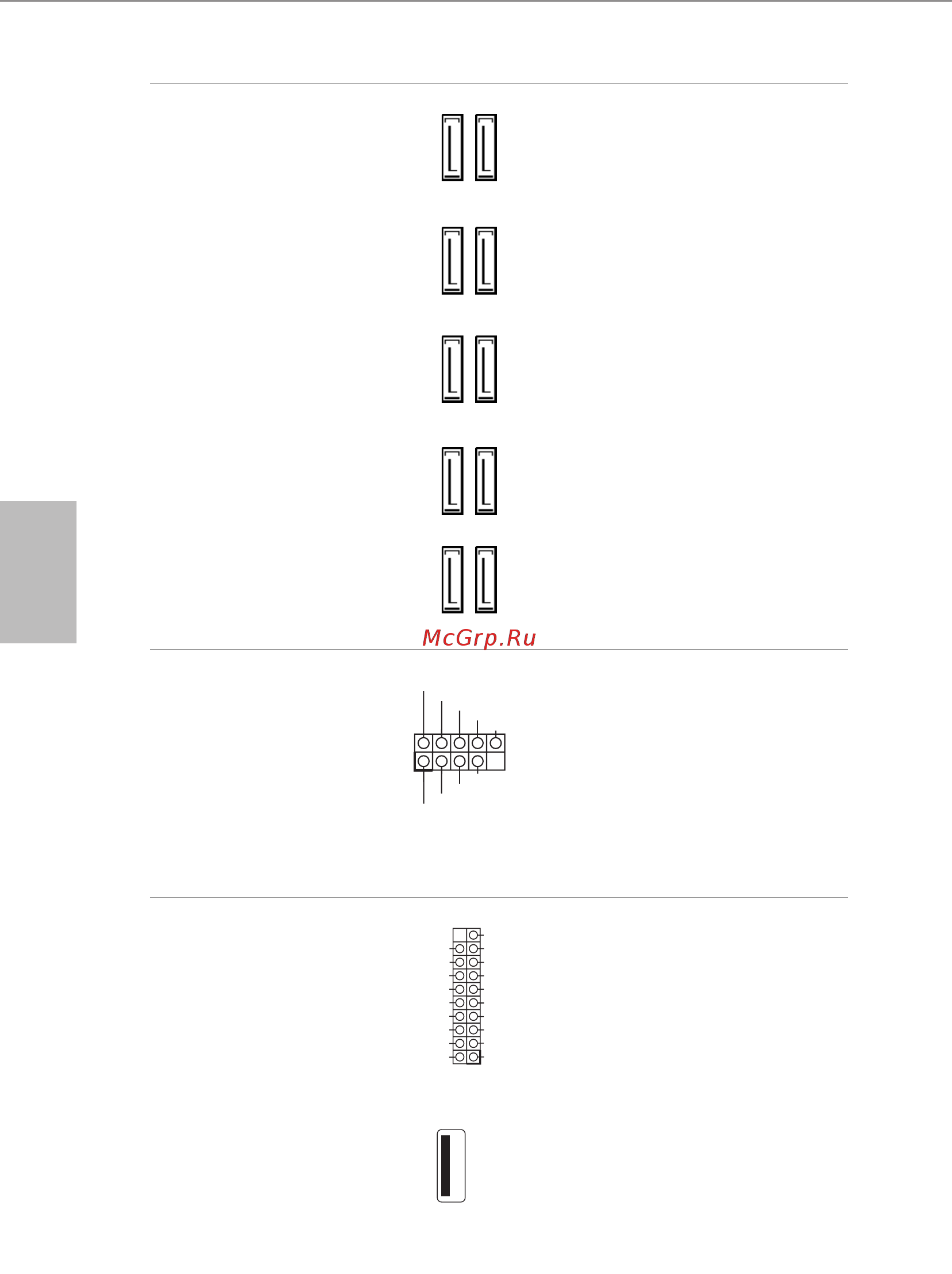

시리얼 ATA3 커넥터
(S_SATA3_0_1
(1 페이지 , 22 번 항목 참
조 )
(S_SATA3_23:
(1 페이지 , 23 번 항목 참
조 )
(SATA3_0_1:
(1 페이지 , 24 번 항목 참
조 )
(SATA3_2_3:
(1 페이지 , 25 번 항목 참
조 )
(SATA3_4_5:
(1 페이지 , 26 번 항목 참
조 )
이들 열 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이터
전송 속도를 제공하는 내
부 저장 장치용 SATA 데
이터 케이블을 지원합니
다 . M.2 SATA 모듈을 M.2
Socket(M2_1) 에 설치한
경우 , 내부 S_SATA3_3 이
작동하지 않습니다 . M.2
PCI Express 모듈을 M.2
Socket(M2_1) 에 설치한 경
우 , 내부 S_SATA3_3 이 여
전히 작동합니다 .
* RAID 는 SATA3_0 ~
SATA3_5 포트에서만 지원
됩니다 .
USB 2.0 헤더
(9 핀 USB3_4)
(1 페이지 , 37 번 항목 참
조 )
(9 핀 USB5_6)
(1 페이지 , 38 번 항목 참
조 )
I/O 패널에 USB 2.0 포트두
개가 탑재되어 있을 뿐 아
니라 마더보드에 헤더 두
개가 탑재되어 있 습니다 .
각 USB 2.0 헤더는 포트 두
개를 지원할 수 있습니
다 .
USB 3.0 헤더
(19 핀 USB3_7_8)
(1 페이지 , 18 번 항목 참
조 )
(19 핀 USB3_9_10)
(1 페이지 , 21 번 항목 참
조 )
(USB3_8)
(1 페이지 , 19 번 항목 참
조 )
I/O 패널에 USB 3.0 포트 육
탑재되어 있을 뿐 아니라
마더보드에 헤 더 두 개와
포트 한 개가 탑재되어 있
습니다 . 각 USB 3.0 헤더는
포트 두 개를 지원할 수 있
습니다 .
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_1
SATA3_4
SATA3_5
SATA3_2
SATA3_3
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
