173
日本語
X99 OC Formula

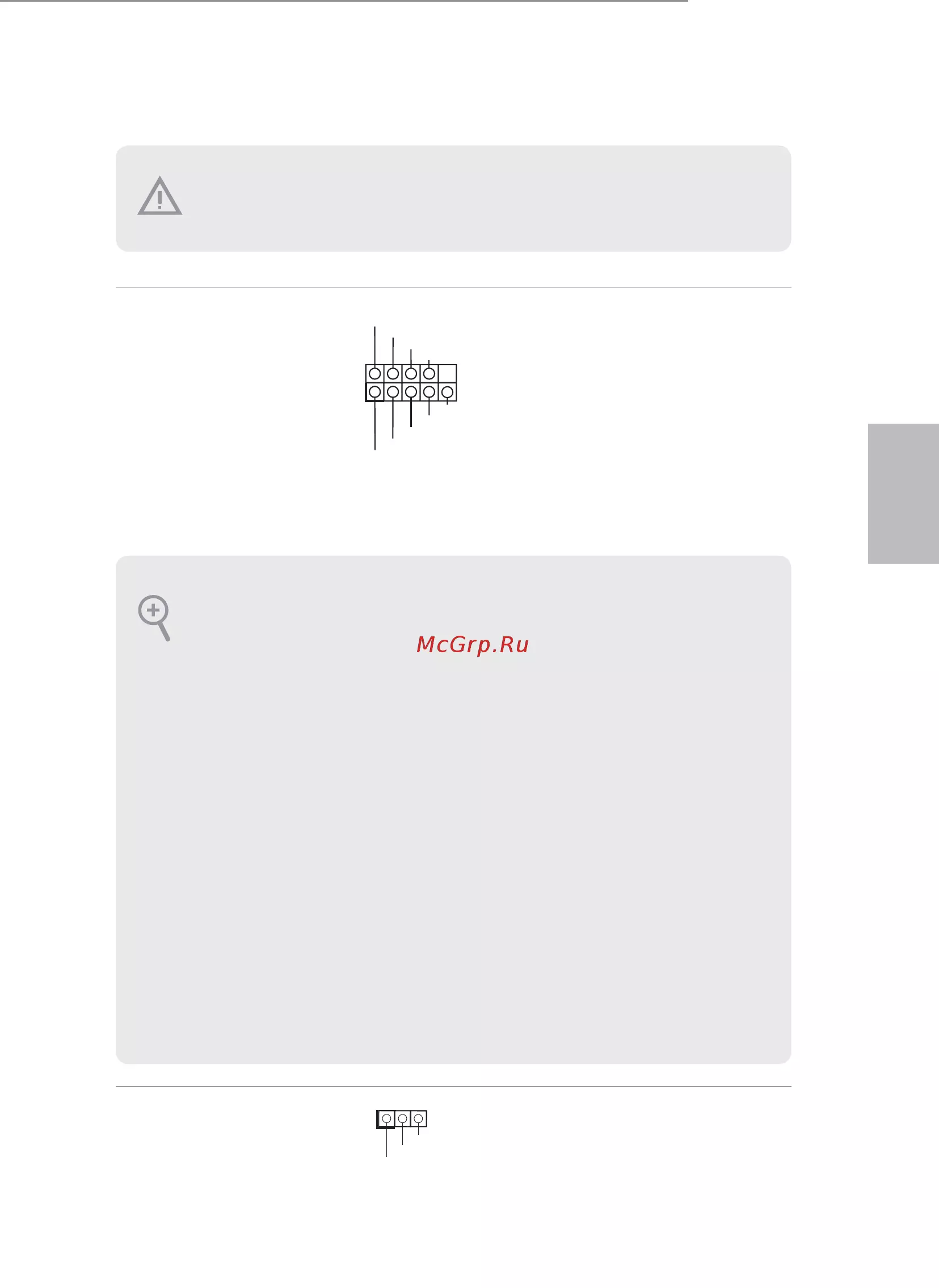

1.4 オンボードのヘッダーとコネクター
システムパネル ヘッダー
（9 ピン
PANEL1
）
（p.1、No. 32 参照）
電源スイッチを接続し、
ス イ ッ チ を リ セ ッ ト し 、下
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。 ケーブルを接続する
ときには、ピンの ＋と−に
気をつけてください。
電源 LED ヘッダ ー
（3 ピン PLED1）
（p.1、No. 29 参照）
システムの電源ステー
タスを表示するために、
シャーシ電 源 LED をこの
ヘッダー に接 続してくだ
さい。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、シス
テムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューター がフリーズ
したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
ターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼
働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を
続けます。 システム が S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に 接 続 してくだ さい 。 ハ ードド
ライブのデータを読み取りまたは書き込み中に、LED は オン に なりま す。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハ ードドライブ アクティビティ LED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、配線の割り当てと、ピンの割り当てが正しく合 致していることを確かめ
てくだ さい 。
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン
パーキャップを被せると、マザーボードに永久損傷が起こることがあります。
1
PLED+
PLED+
PLED-
