212
繁體中文

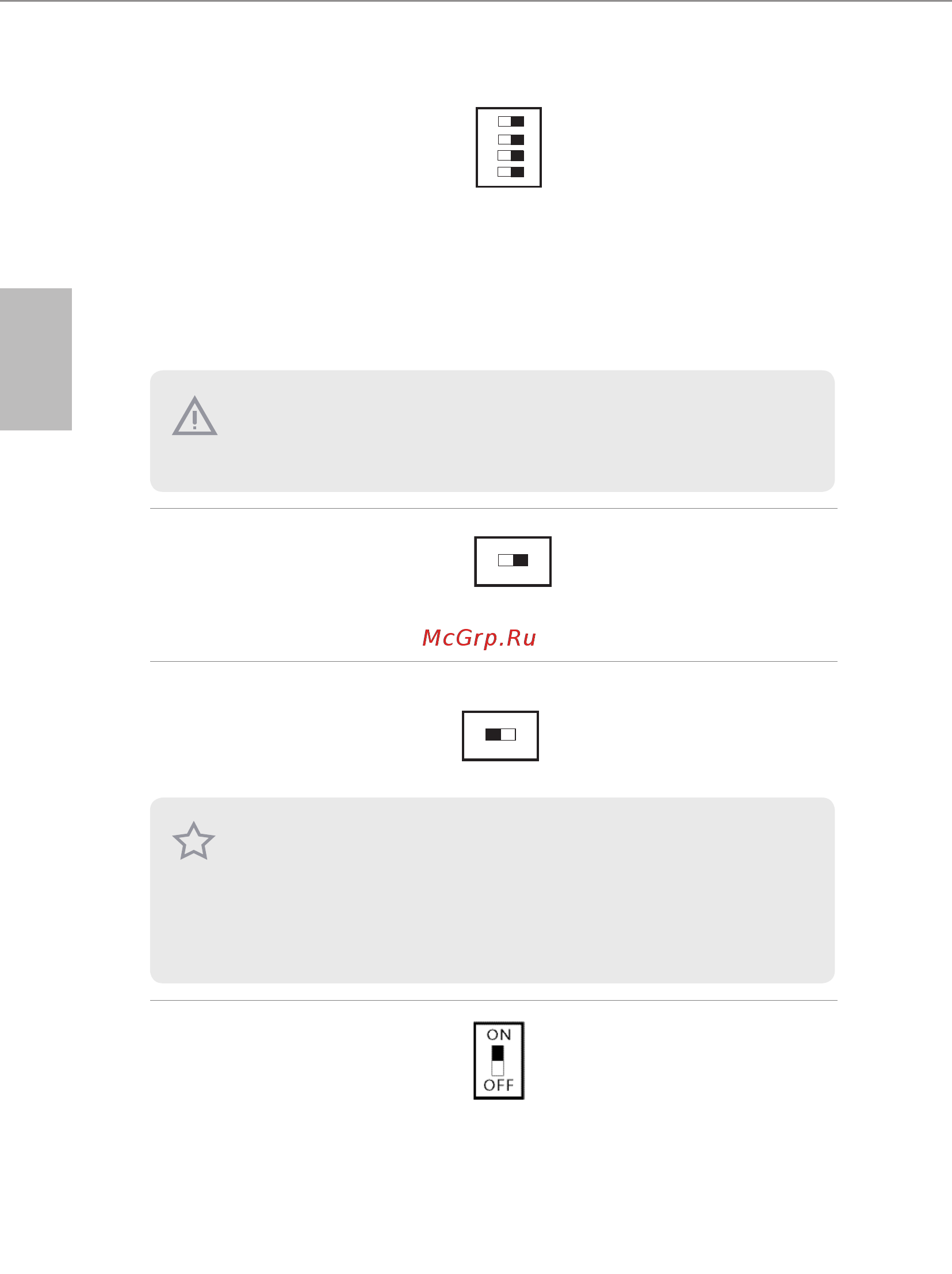

PCIe 開啟／關閉開關
(PCIE_SWITCH)
（請參閱第 1 頁，編號 12）
PCIe 開啟／關閉開
關可讓您啟用與停用
對應的 PCIE x16 插
槽。 當其中安裝的
PCIE x16 卡發生故
障時，您可以按一下
PCIe 開啟／關閉開
關找出錯誤原因，無
須移除卡片。
慢速模式開關 (SLOW-
MODE)（請參閱第 1 頁，編
號 14）
若慢速模式開啟，
處理器將以最慢頻率
執行。
BIOS 選擇開關 (BIOS_SEL1)
（請參閱第 1 頁，編號 28）
BIOS 選擇開關 可
讓系統以 BIOS A 或
BIOS B 開機。
LN2 模式開關
(LN2MODE)
（請參閱第 1 頁，編號 13）
以液態氮締造極限超
頻時，LN2 模式會協
助排除處理器中的冷
啟動問題。
AB
本主機板設有兩個板載 BIOS 晶片，分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_B)，
可增進系統安全及穩定性。 一般而言，系統會以主 BIOS 運作。 然而，若主 BIOS 損
毀或損壞，僅需將 BIOS 選擇開關扳至「B」，備用 BIOS 便會接管下一次的系統開機
作業。 之後再使用 UEFI 設定公用程式內的「Secure Backup UEFI」 ，將 BIOS 檔案
內的工作複本複製到主 BIOS 內，以確保系統正常運作。 為了安全的緣故，使用者無
法手動更新備份 BIOS。 使用者可參考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED)，辨
識目前正啟動哪一個 BIOS。
1.
轉換開關時，請確保系統已關閉。
2.
當關閉 PCIe 開啟／關閉開關時，設計不良的 PCIE 卡可能會燒毀。 欲瞭解更多卡
片規格，請聯絡廠商。
3.
PCIe 開啟／關閉開關僅適用於偵錯。 若您不使用 PCIE 卡，請從主機板移除。
ON
1 2 3 4
1: PCIE1
2: PCIE2
3: PCIE4
4: PCIE5
ON
OFF
