![ASRock X99 OC Formula [46/221] Jumpereinstellung](/views2/1686127/page46/bg2e.png)
44
Deutsch
1.3 Jumpereinstellung

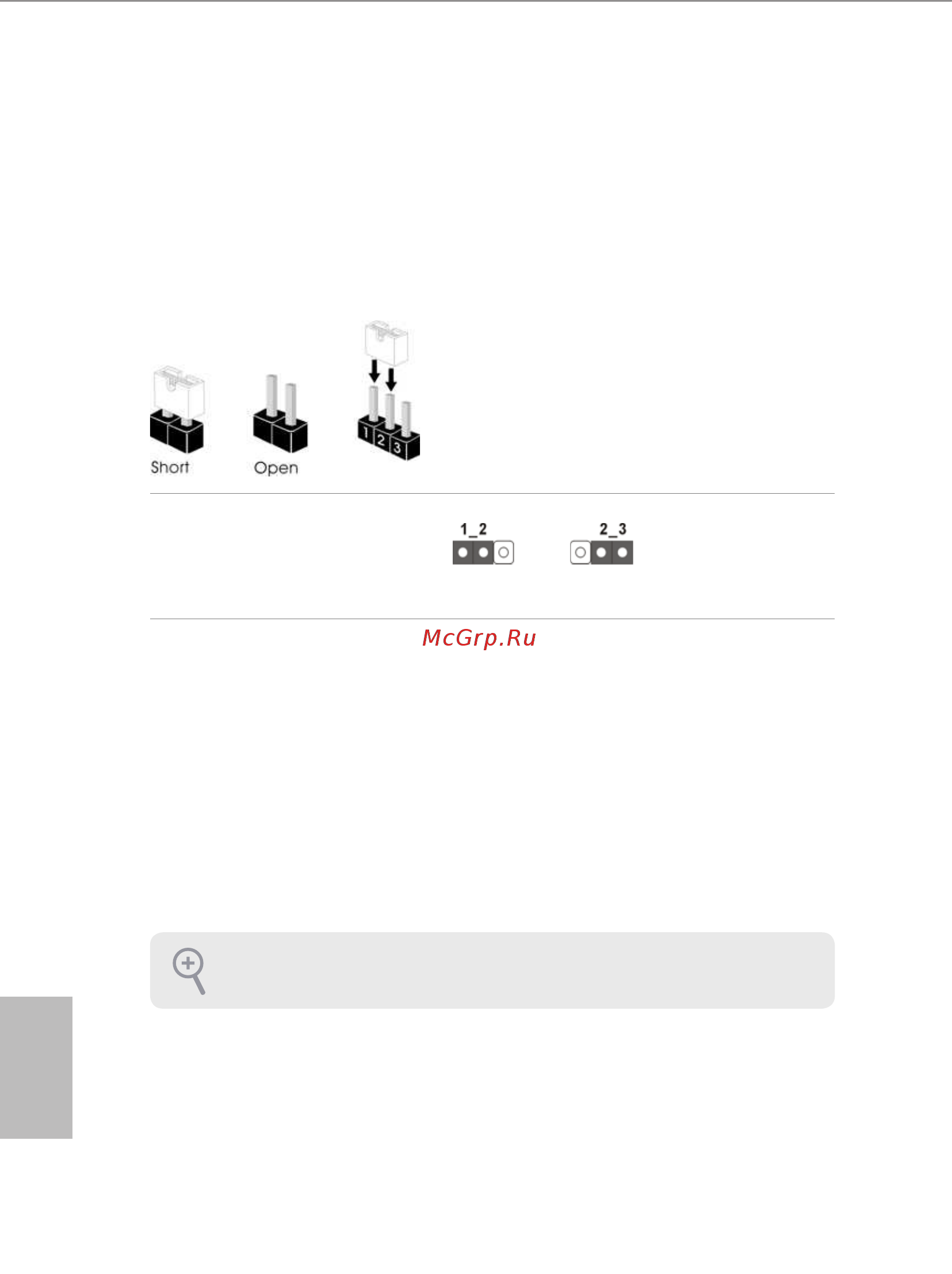

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-
Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn
keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“.
Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt
2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten
angebracht ist.
CMOS-löschen-Jumper
(CLRCMOS1)
(siehe S. 1, Nr. 40)
CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen
und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie
den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15
Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden
lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt
nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der
BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie
es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,
Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-
Batterie entfernt wird.
CMOS löschenStandard
Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.
