Fatal1ty X79 Professional Series Motherboard

Italiano

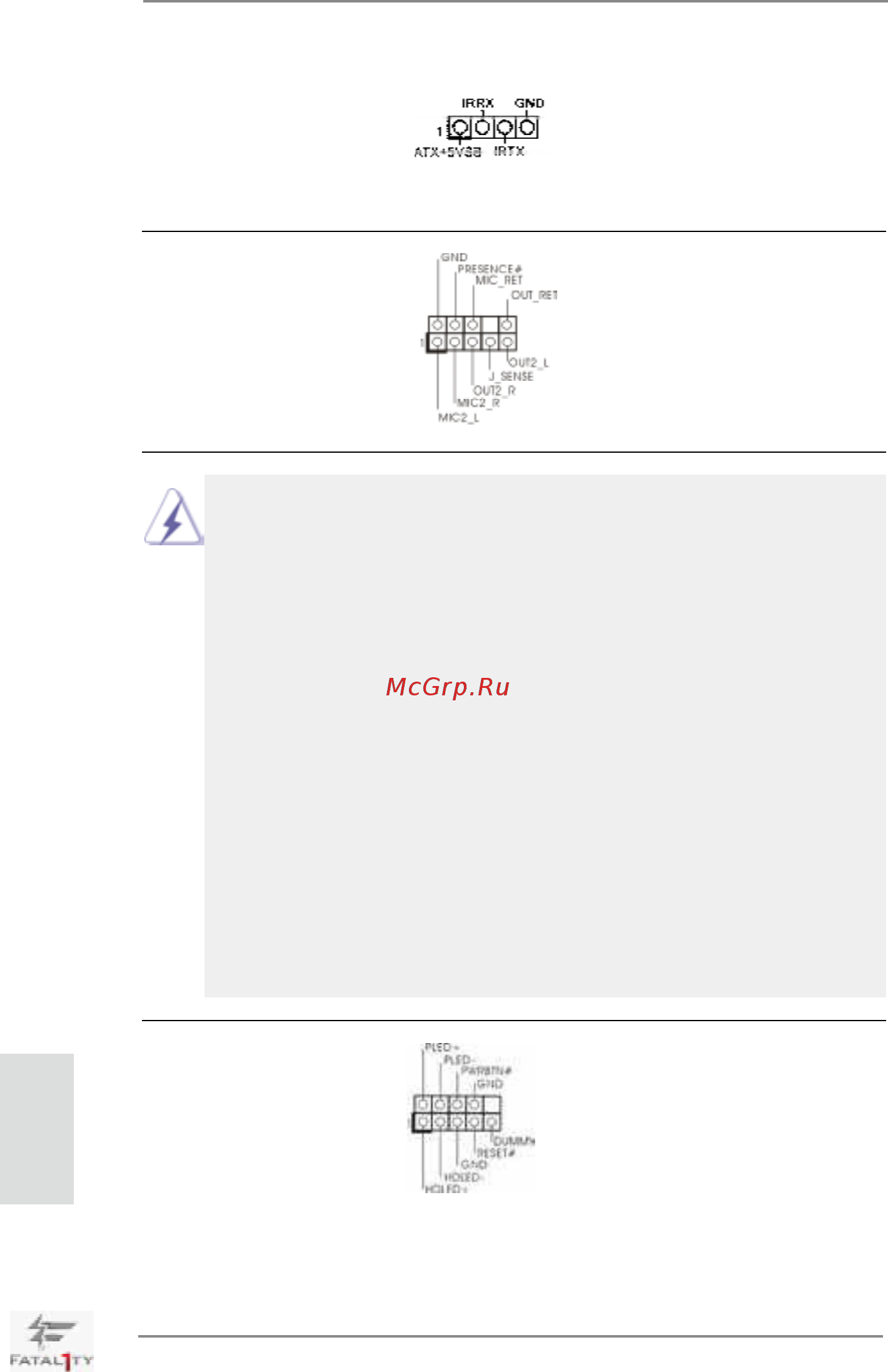

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.4 Nr. 35)

dei dispositivi audio.

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

(High Denition Audio) per far sì che questa operi in modo corretto. Attenersi alle

istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

Sistema operativo Windows

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.4 Nr. 22)

pannello frontale.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.4 Nr. 30)

dispositivi all’infrarosso

consumer, come ad esempio

apparecchiature HI-FI, TV, ecc.
