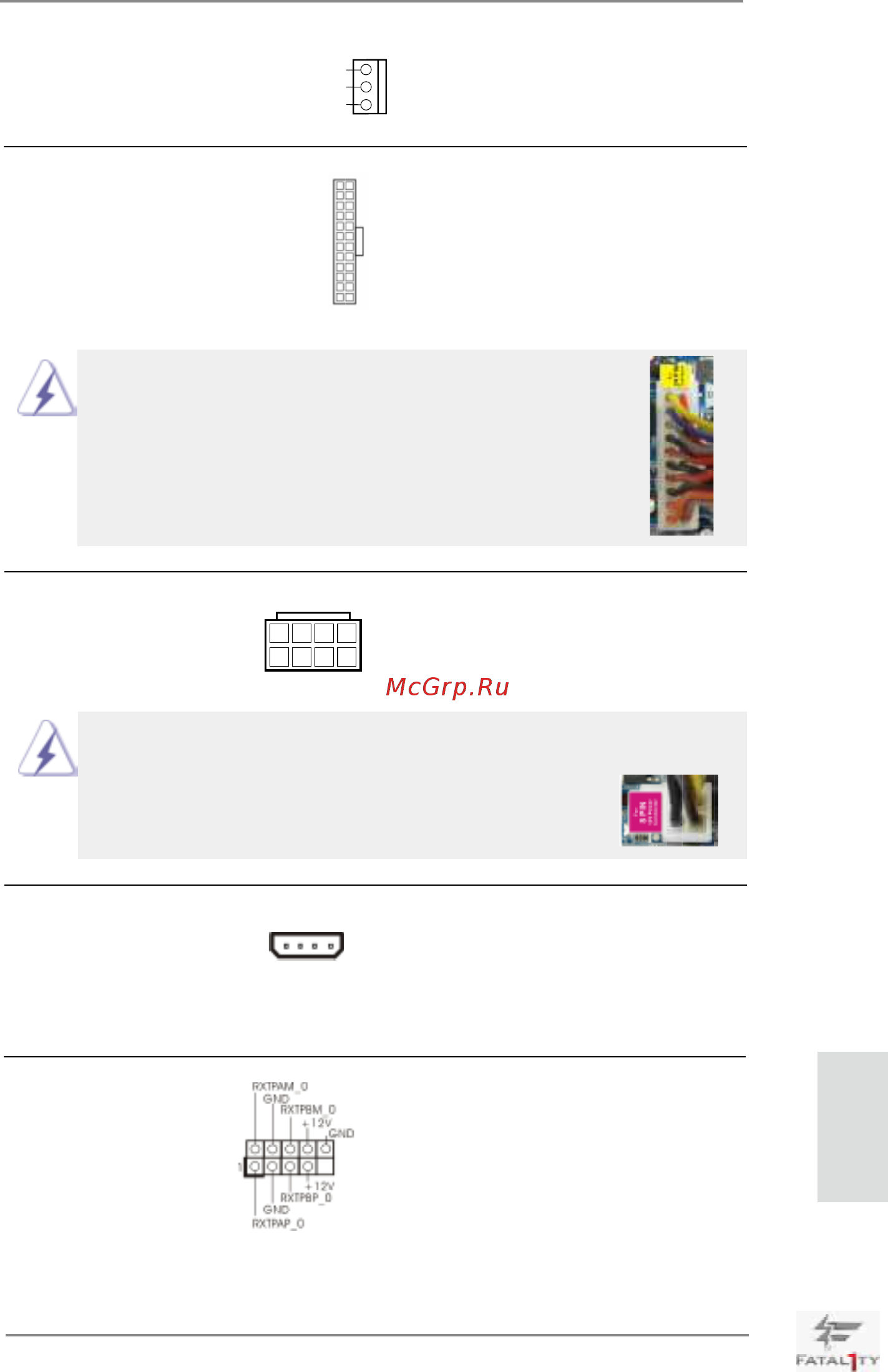

ASRock Fatal1ty X79 Professional [225/238] 繁體中文

225

Fatal1ty X79 Professional Series Motherboard

繁體中文

(4 針 CPU_FAN2)

(見第4頁第6項)

ATX 電源接頭請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

(見第4頁第7項)

GND

+12V

CPU_FAN_SPEED

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1和 Pin 13插上電源接頭。

20-Pin ATX 電源安裝說明

雖然此主機板提供 8-pin ATX 12V 電源接口 ,但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口請將 ATX 12V 電源供應器連接到

(8 針 ATX12V1)

這個接頭。

(見第4頁第3項)

4 1

8 5

4 1

SLI/XFIRE 電源接頭一般不需要使用這個接頭，但是

(4 針 SLI/XFIRE_POWER1)

如果主機板上同時插入兩張顯示

(見第4頁第31項)

卡時，請將它連接到硬碟電源接

口。

SLI/XFIRE_POWER1

IEEE 1394 接口除了位於 I/O 面板的一個默認

(9 針 FRONT_1394)

IEEE 1394 接口之外，這款主機

(見第4頁第34項)

板有一組 IEEE 1394 接針。這組

IEEE 1394 接針可支援一個 IEEE

1394 接口。
