Fatal1ty X79 Professional Series Motherboard

Italiano

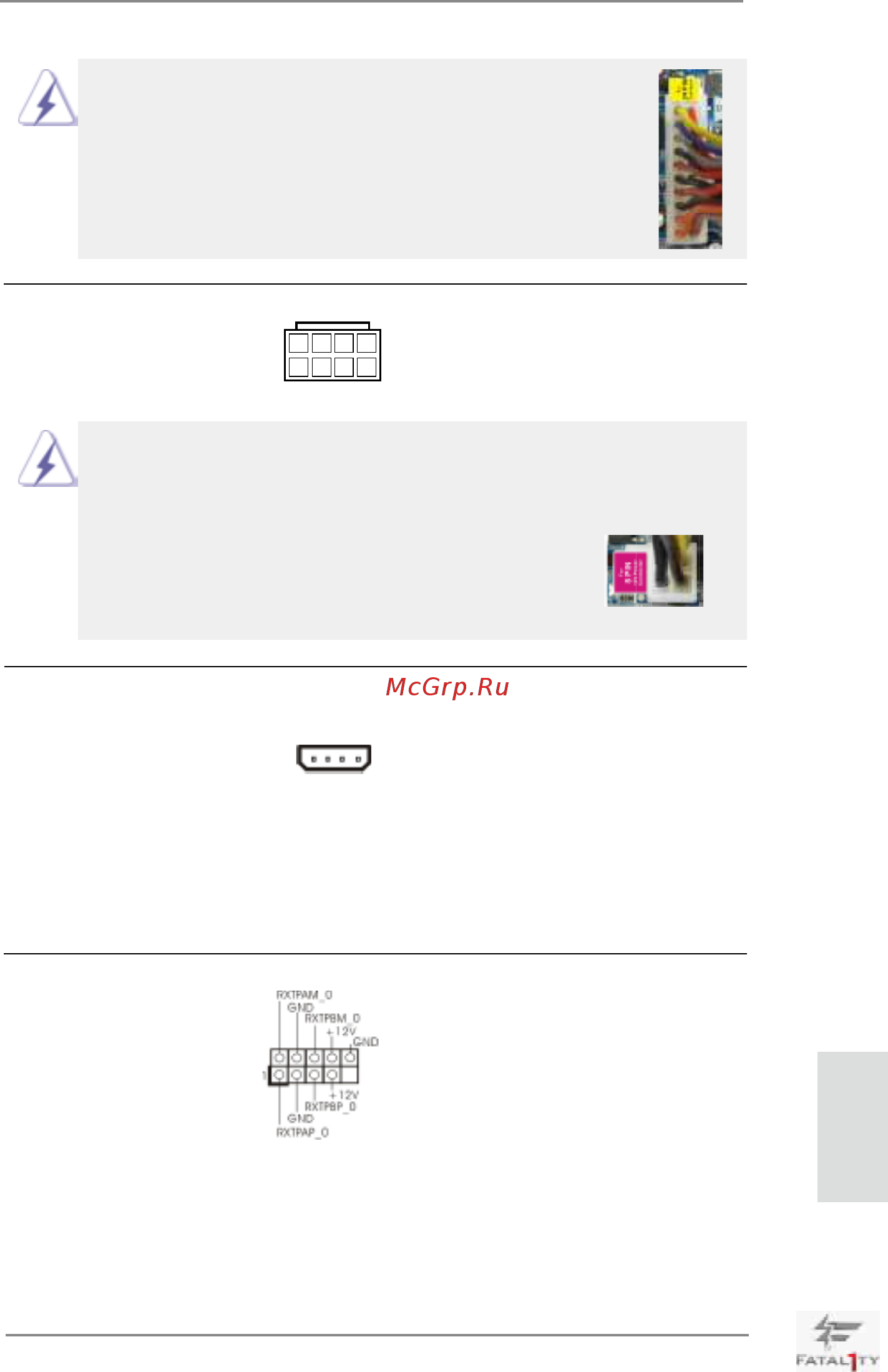

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Connettore ATX 12 V Collegare un alimentatore ATX

(8-pin ATX12V1)

12 V a questo connettore.

(vedi p.4 Nr. 3)

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,

l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica

tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V,

prego collegare la presa elettrica al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Connettore alimentazione SLI/XFIRE Non è necessario usare questo

(4-pin SLI/XFIRE_POWER1)

connettore, però deve essere

(vedi p.4 Nr. 31)

collegatoad un connettore

d’alimentazione disco rigido

quando sulla scheda madre

sono installate

contemporaneamente due

schede video.

SLI/XFIRE_POWER1

4 1

8 5

4 1

Intestazione IEEE 1394 Accanto alla porta di default

(9-pin FRONT_1394)

IEEE 1394 sul pannello I/O, e‘

(vedi p.4 Nr. 34)

presente un‘intestazione IEEE

1394 (FRONT_1394) sulla

scheda madre. Questa

intestazione IEEE 1394 puo‘

supportare una porta IEEE

1394.
