ASRock X58 Extreme6 Motherboard

Linea nera

Pin1

Dente di orientamento

Socket da 1366-Pin

CPU da 1366-Pin

Dente di orientamento

Tacca di allineamento

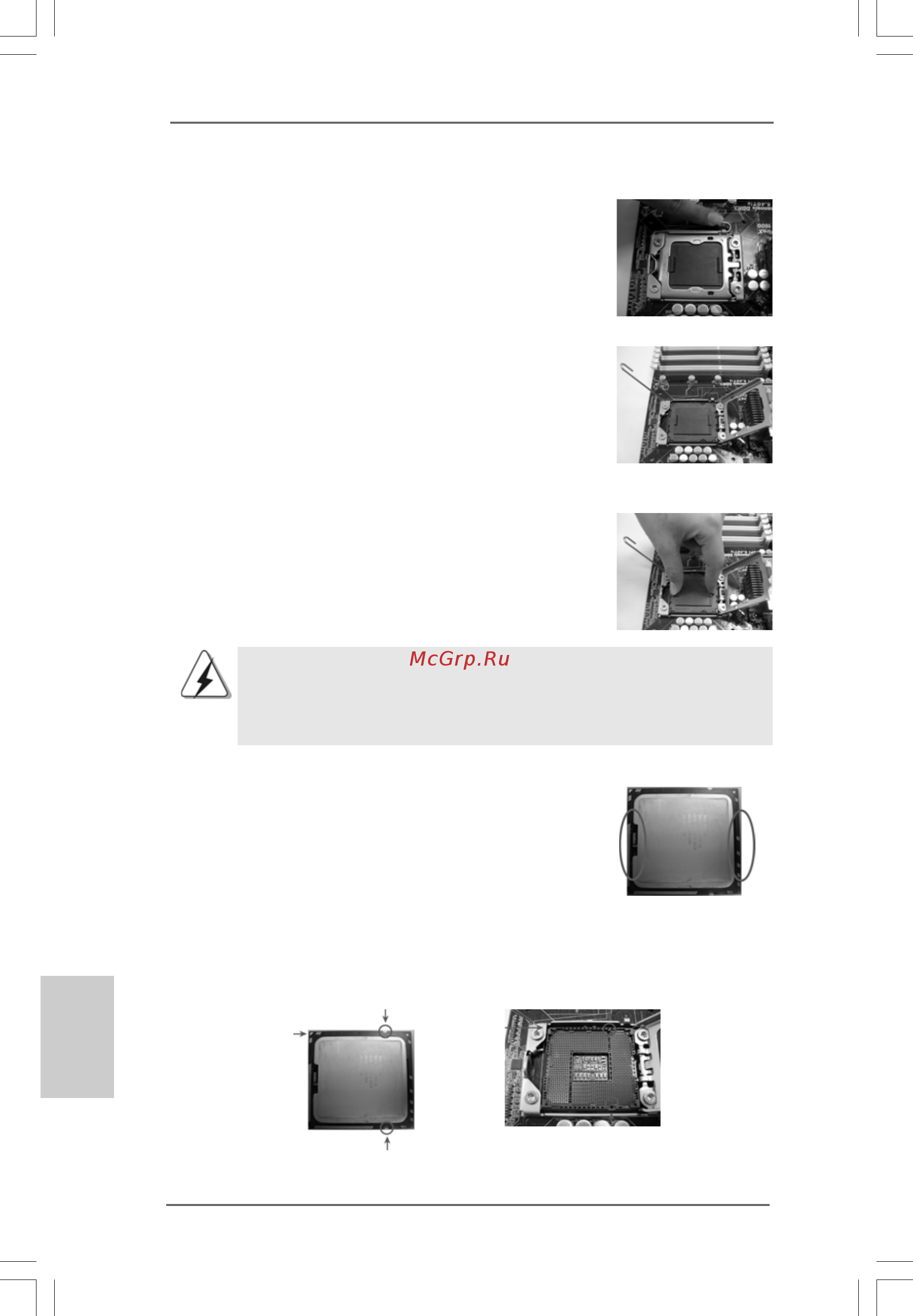

Fase 3. Inserire la CPU 1366-Pin:

Fase 3-1. Tenere la CPU dai bordi segnati

con linee nere.

Fase 3-2. Orientare il pacchetto con l’IHS

(Integrated Heat Sink: dispersore

di calore integrato) verso l’alto.

Individuare il Pin1 ed i due dentelli

chiave d’orientamento.

ItalianoItaliano

Italiano

Fase 1. Aprire la presa:

Fase 1-1. Sbloccare la leva premendola

verso il basso ed allontanandola

dal gancio per liberare la linguetta.

Fase 1-2. Ruotare di circa 135 gradi la leva

di carico per aprirla

completamente.

Fase 1-3. Ruotare di circa 100 gradi la

piastra di carico per aprirla

completamente.

Fase 2. Rimuovere il cappuccio PnP

(Pick and Place: prelievo e posizionamento).

1. Si raccomanda di utilizzare la linguetta del cappuccio per la

manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre

deve essere restituita per l’assistenza.
