ASRock X58 Extreme6 Motherboard

DeutschDeutsch

Deutsch

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet

Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie

einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit

den Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

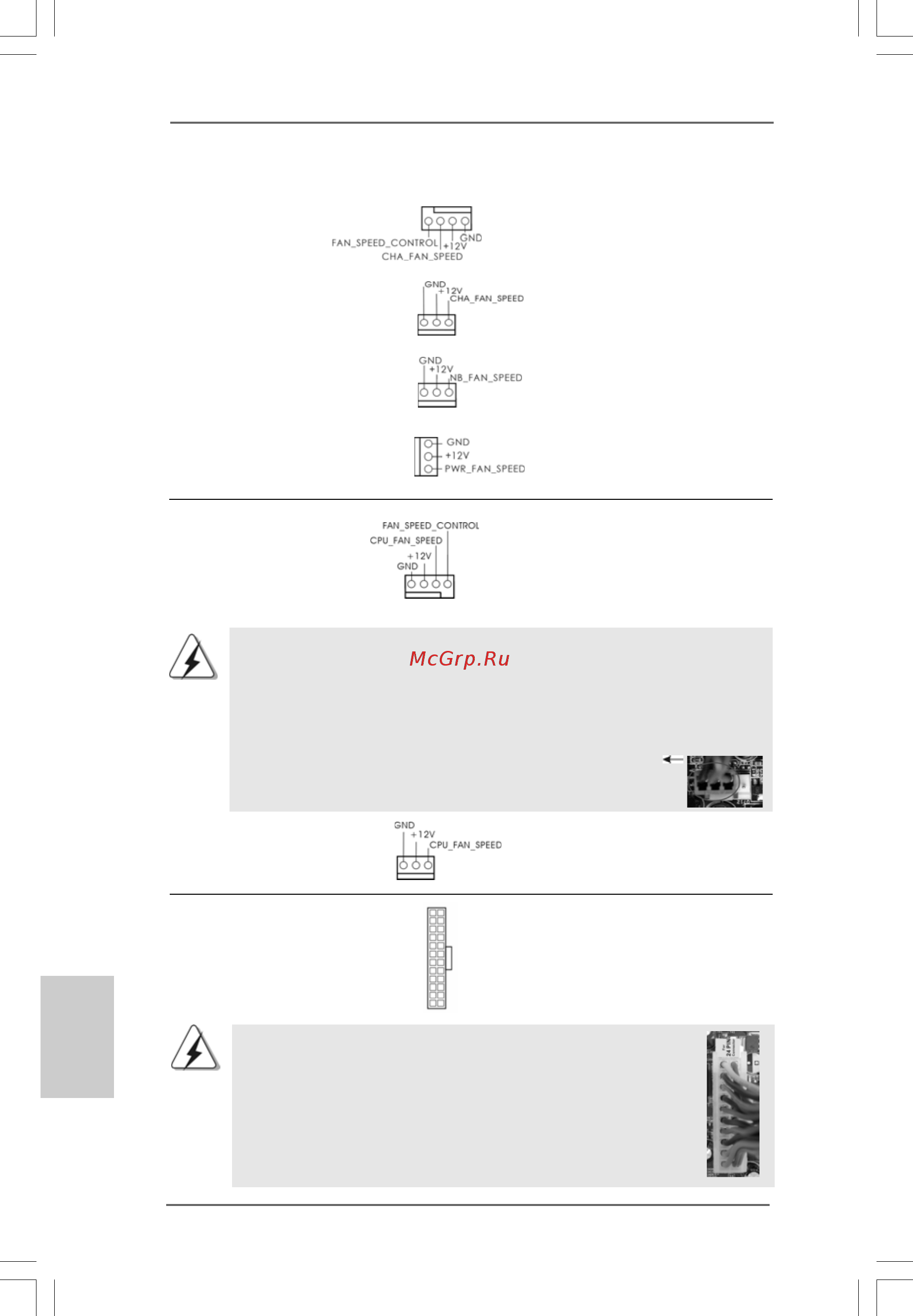

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2 - No. 6) Header.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2 - No. 2) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Gehäuse-, Notebook- und Stromlüfteranschlüsse

(4-pin CHA_FAN1)

(siehe S.2 - No. 28)

(3-pin CHA_FAN2)

(siehe S.2 - No.42)

(3-pin NB_FAN1)

(siehe S.2 - No. 40)

(3-pin PWR_FAN1)

(siehe S.2 - No. 7)

Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen, wobei

der schwarze Draht an den

Schutzleiterstift angeschlossen

wird.

(3-pin CPU_FAN2)

(siehe S.2 - No. 44)

1 2 3 4
