ASRock X58 Extreme6 Motherboard
EspañolEspañol
EspañolEspañol
Español
Conector azul
a placa madre
Conector negro
a aparato IDE
la banda roja debe quedar
en
el mismo lado que el contacto 1

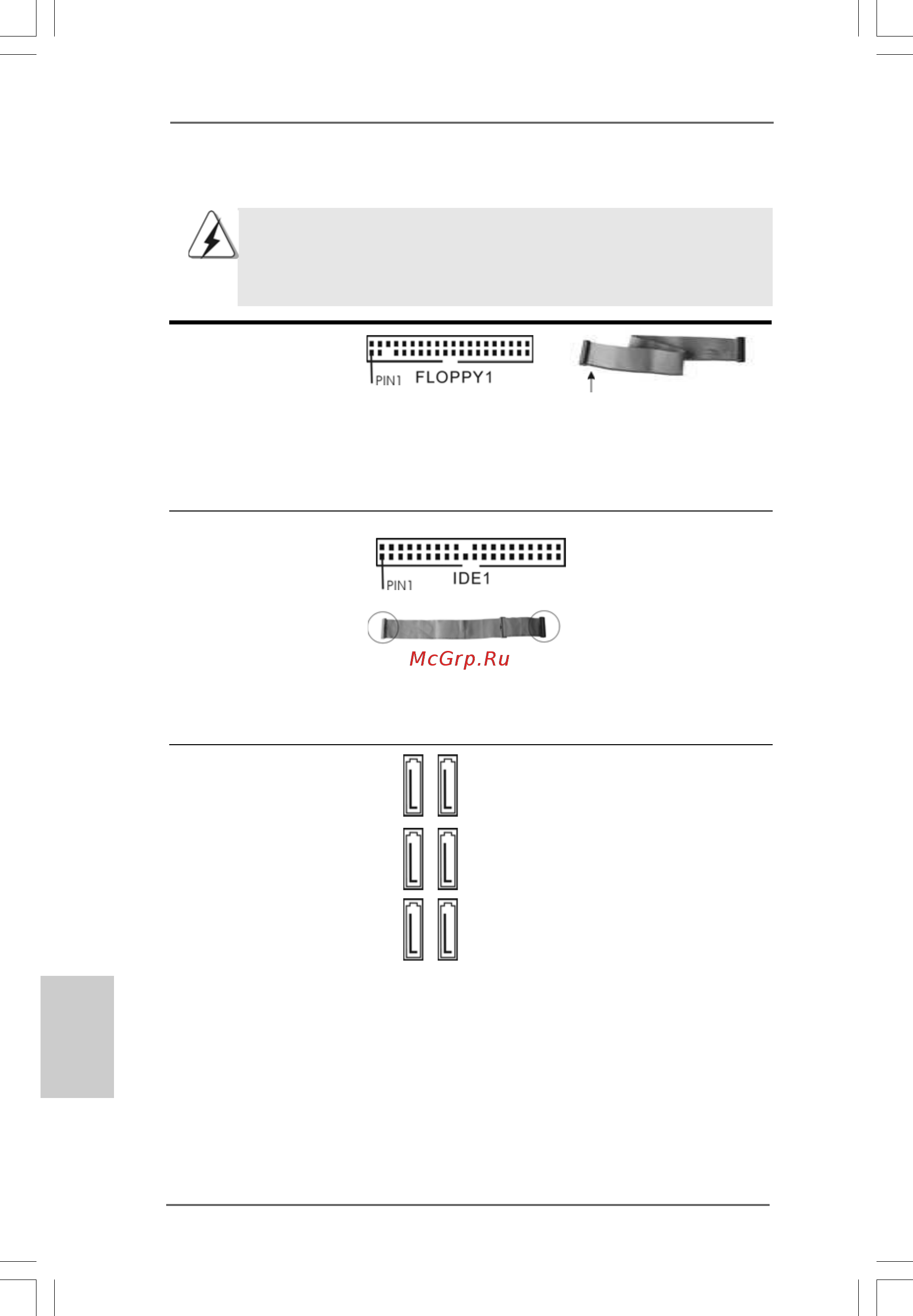

2.9 Cabezales y Conectores en Placas2.9 Cabezales y Conectores en Placas
2.9 Cabezales y Conectores en Placas2.9 Cabezales y Conectores en Placas
2.9 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque las
cubiertas de los puentes sobre estos cabezales y conectores. El colocar
cubiertas de puentes sobre los conectores y cabezales provocará un
daño permanente en la placa base.
Conector de disquetera
(33-pin FLOPPY1)
(vea p.2, N. 30)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que
el contacto 1 de la conexión.
IDE conector primario (azul)
(39-pin IDE1, vea p.2, N. 8)
Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer
los detalles.
Cable ATA 66/100/133 de conducción 80
Conexiones de serie ATAII Estas seises conexiones de
(SATAII_1_2: serie ATAII (SATAII) admiten
vea p.2, N. 13) cables SATA para dispositivos
(SATAII_3_4: de almacenamiento internos. La
vea p.2, N. 14) interfaz SATAII actual permite
(SATAII_5_6: una velocidad de transferencia
vea p.2, N. 15) de 3.0 Gb/s.
SATAII_5_6 SATAII_3_4 SATAII_1_2
