ASRock X58 Extreme6 Motherboard

ItalianoItaliano

Italiano

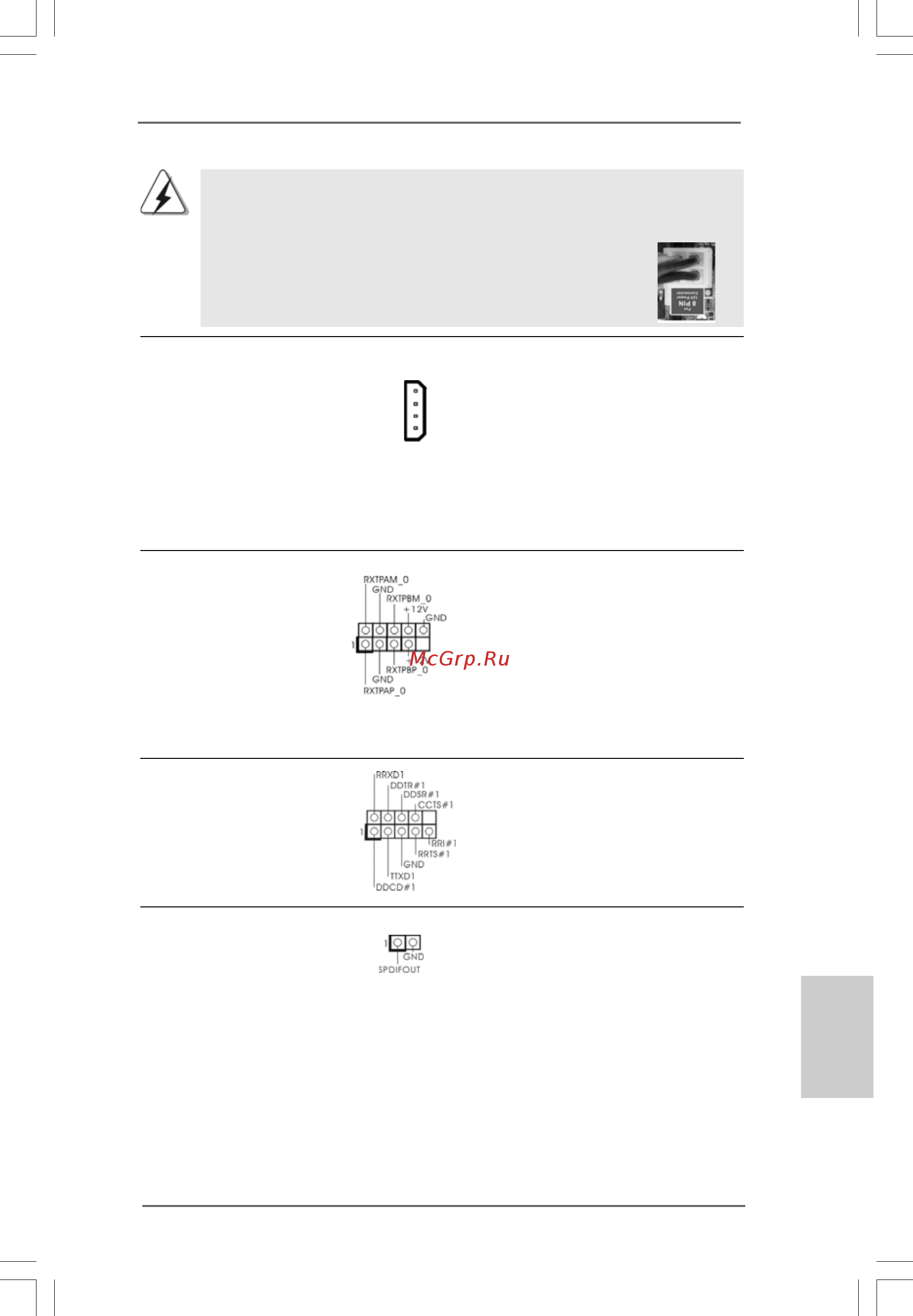

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il

(vedi p.2 Nr. 31) modulo porta COM.

Intestazione IEEE 1394 Accanto alla porta di default

(9-pin FRONT_1394) IEEE 1394 sul pannello I/O, e‘

(vedi p.2 item 27) presente un‘intestazione IEEE

1394 (FRONT_1394) sulla

scheda madre. Questa

intestazione IEEE 1394 puo‘

supportare una porta IEEE

1394.

Header HDMI_SPDIF Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1) uscita audio SPDIF su scheda

(vedi p.2 Nr. 34) HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda VGA

HDMI a questo header.

Non è necessario usare questo

connettore, però deve essere

collegatoad un connettore

d’alimentazione disco rigido

quando sulla scheda madre

sono installate

contemporaneamente due

schede video.

SLI/XFIRE_POWER1

Connettore alimentazione SLI/XFIRE

(4-pin SLI/XFIRE_POWER1)

(voir p.2 Nr. 43)

6 1

8 4
