ASRock X58 Extreme6 Motherboard
Connecteurs Série ATA3 Ces six connecteurs Série
(SATA3_1_2: voir p.2 No. 10) ATA3 (SATA3) prennent en
(SATA3_3_4: voir p.2 No. 11) charge les câbles SATA pour
(SATA3_5_6: voir p.2 No. 12) les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
FrançaisFrançais
FrançaisFrançais
Français
le côté avec fil rouge côté
Broche1

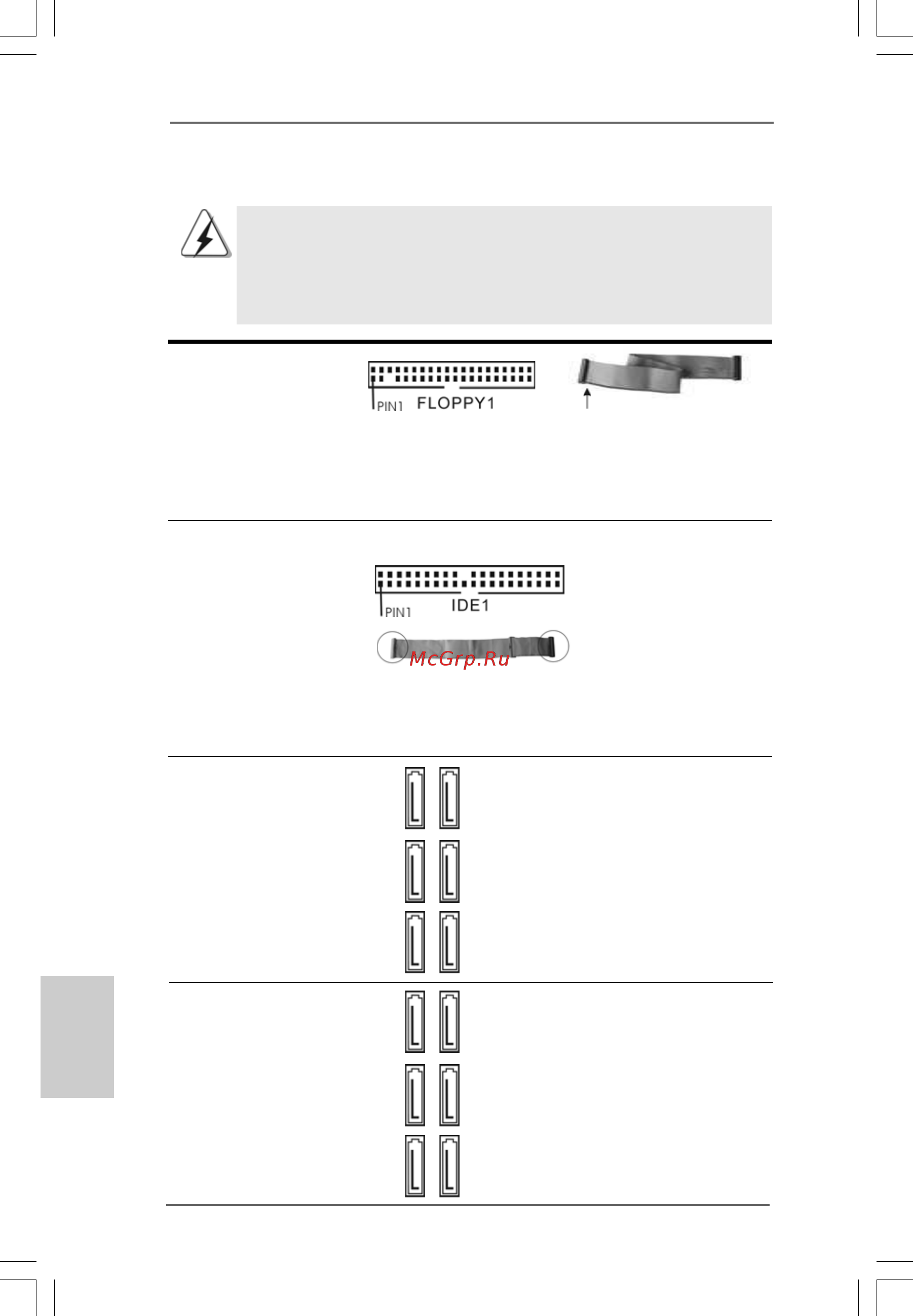

2.9 En-têtes et Connecteurs sur Carte2.9 En-têtes et Connecteurs sur Carte
2.9 En-têtes et Connecteurs sur Carte2.9 En-têtes et Connecteurs sur Carte
2.9 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et
connecteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages
irréversibles!
Connecteur du lecteur
de disquette
(FLOPPY1 br. 33)
(voir p.2 No. 30)
Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le
côté Broche1 du connecteur.
Connecteur IDE primaire (bleu)
(IDE1 br. 39, voir p.2 No. 8)
connecteur bleu connecteur noir
vers la carte mère vers le disque dur
Câble ATA 66/100/133 80 conducteurs
Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique
pour les détails.
Connecteurs Série ATAII Ces six connecteurs Série
(SATAII_1_2: ATAII (SATAII) prennent en
voir p.2 No. 13) charge les câbles SATA pour
(SATAII_3_4: les périphériques de stockage
voir p.2 No. 14) internes. L’interface SATAII
(SATAII_5_6: actuelle permet des taux
voir p.2 No. 15) transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
SATAII_5_6 SATAII_3_4 SATAII_1_2
SATA3_5_6 SATA3_3_4 SAT3_1_2
