ASRock X58 Extreme6 Motherboard
EnglishEnglish
EnglishEnglish
English

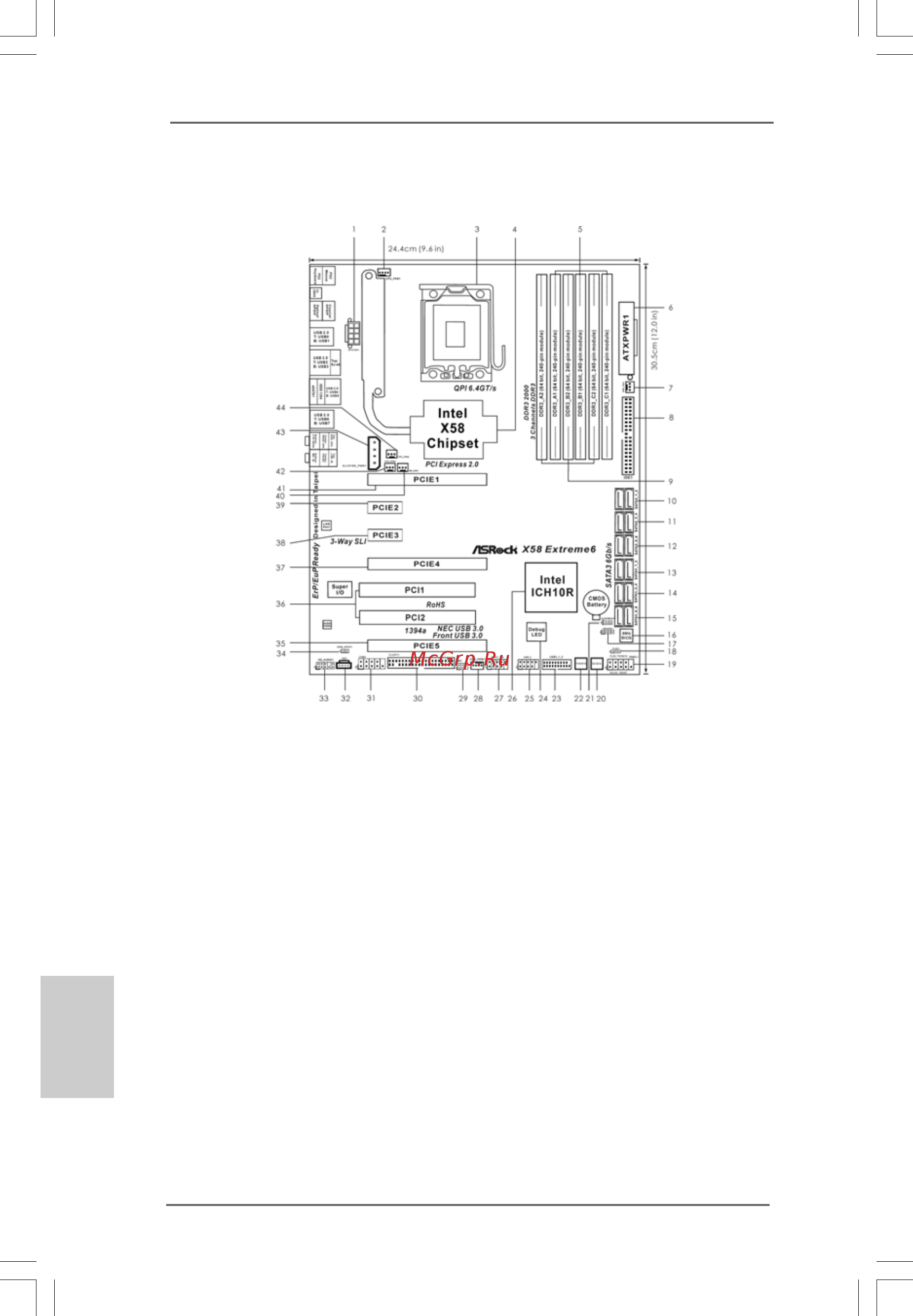

Motherboard LayoutMotherboard Layout
Motherboard LayoutMotherboard Layout
Motherboard Layout
1 ATX 12V Power Connector (ATX12V1) 22 Power Switch (PWRBTN)
2 CPU Fan Connector (CPU_FAN1) 23 USB 3.0 Header (USB3_1_2, Light Blue)
3 1366-Pin CPU Socket 24 Dr. Debug
4 North Bridge Controller 25 USB 2.0 Header (USB8_9, Blue)
5 3 x 240-pin DDR3 DIMM Slots 26 South Bridge Controller
(Triple Channel: DDR3_A1, DDR3_B1, DDR3_C1 27 Front Panel IEEE 1394 Header
; White) (FRONT_1394, White)
6 ATX Power Connector (ATXPWR1) 28 Chassis Fan Connector (CHA_FAN1)
7 Power Fan Connector (PWR_FAN1) 29 Infrared Module Header (IR1)
8 Primary IDE Connector (IDE1, Blue) 30 Floppy Connector (FLOPPY1)
9 3 x 240-pin DDR3 DIMM Slots 31 COM Port Header (COM1)
(Triple Channel: DDR3_A2, DDR3_B2, DDR3_C2 32 Internal Audio Connector: CD1 (White)
; Blue) 33 Front Panel Audio Header
10 SATA3 Connector (SATA3_1_2, White) (HD_AUDIO1, White)
11 SATA3 Connector (SATA3_3_4, White) 34 HDMI_SPDIF Header (HDMI_SPDIF1, White)
12 SATA3 Connector (SATA3_5_6, White) 35 PCI Express 2.0 x16 Slot (PCIE5, Blue)
13 SATAII Connector (SATAII_1_2, Blue) 36 PCI Slots (PCI1-2)
14 SATAII Connector (SATAII_3_4, Blue) 37 PCI Express 2.0 x16 Slot (PCIE4, Blue)
15 SATAII Connector (SATAII_5_6, Blue) 38 PCI Express x1 Slot (PCIE3, White)
16 8Mb SPI Flash 39 PCI Express x1 Slot (PCIE2, White)
17 Chassis Speaker Header (SPEAKER 1, White) 40 North Bridge Fan Connector (NB_FAN1)
18 Power LED Header (PLED1) 41 PCI Express 2.0 x16 Slot (PCIE1, Blue)
19 System Panel Header (PANEL1, White) 42 Chassis Fan Connector (CHA_FAN2)
20 Reset Switch (RSTBTN) 43 SLI / XFIRE Power Connector
21 Clear CMOS Jumper (CLRCMOS1) 44 CPU Fan Connector (CPU_FAN2)
