108
�体中文�简体中文

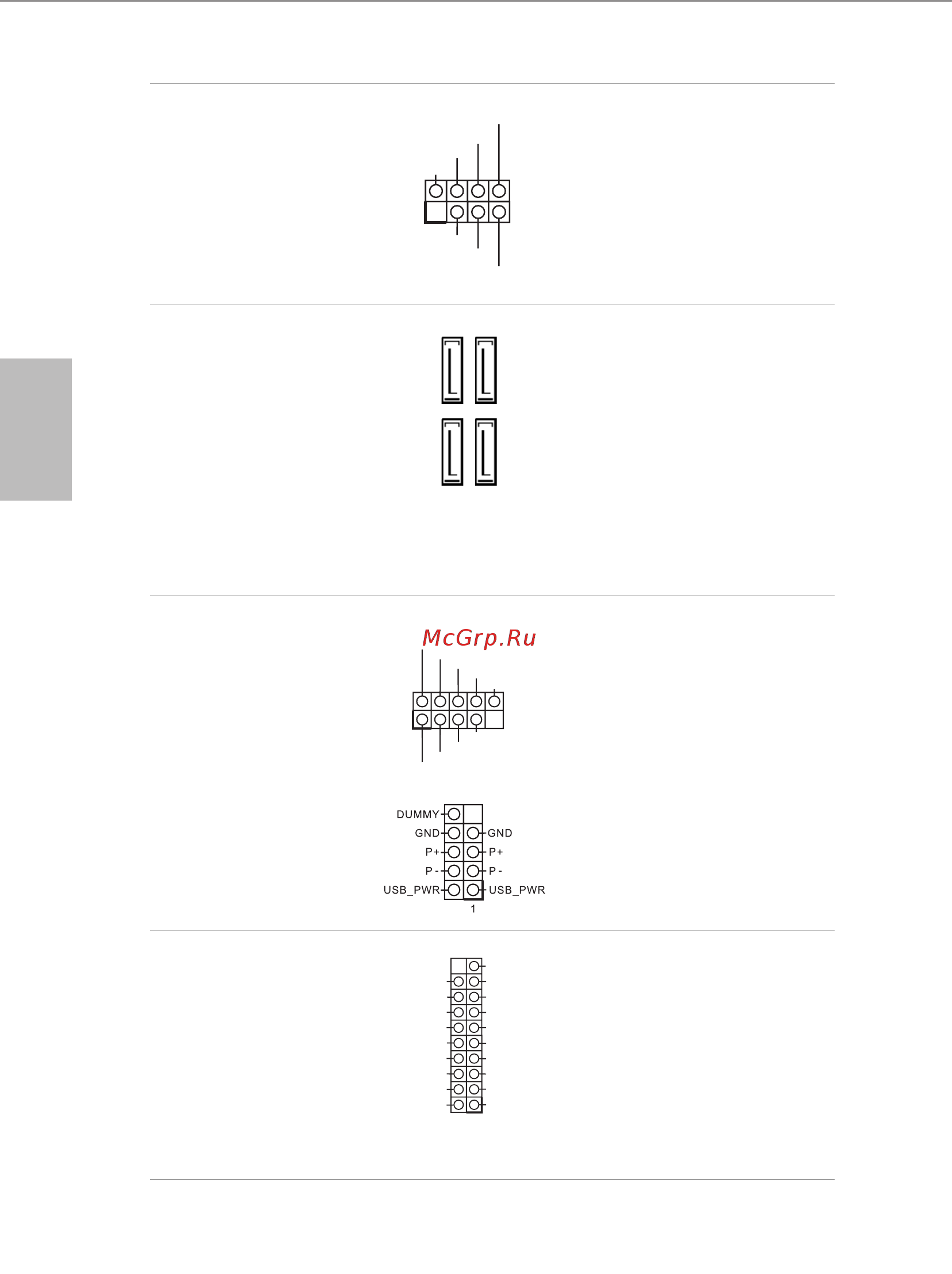

机箱侵入和扬声器接脚
(7 针 SPK_CI1)
（见第 1 页，第 14 个）
请将机箱侵入和机箱扬
声器连接到到此接脚。
串行 ATA3 接口
(SATA3_0:
见第 1 页， 第 8 个）
(SATA3_1:
见第 1 页， 第 9 个）
(SATA3_2:
见第 1 页， 第 10 个）
(SATA3_3:
见第 1 页， 第 11 个）
这 4 个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(9 针 USB_5_6)
（见第 1 页，第 16 个）
(9 针 USB_7_8)
（见第 1 页，第 15 个）
(9 针 USB_9_10)
（见第 1 页，第 6 个）
此主板上有三个接脚。
每个 USB 2.0 接脚可以支
持两个端口。
USB 3.0 接脚
(19 针 USB_11_12)
（见第 1 页，第 5 个）
除 I/O 面板上的两个 USB
3.0 端口外，此主板上还
有一个接脚。每个 USB
3.0 接脚可以支持两个端
口。
* USB_11_12 接口与
USB_9_10 接口共用。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
