66
Русский

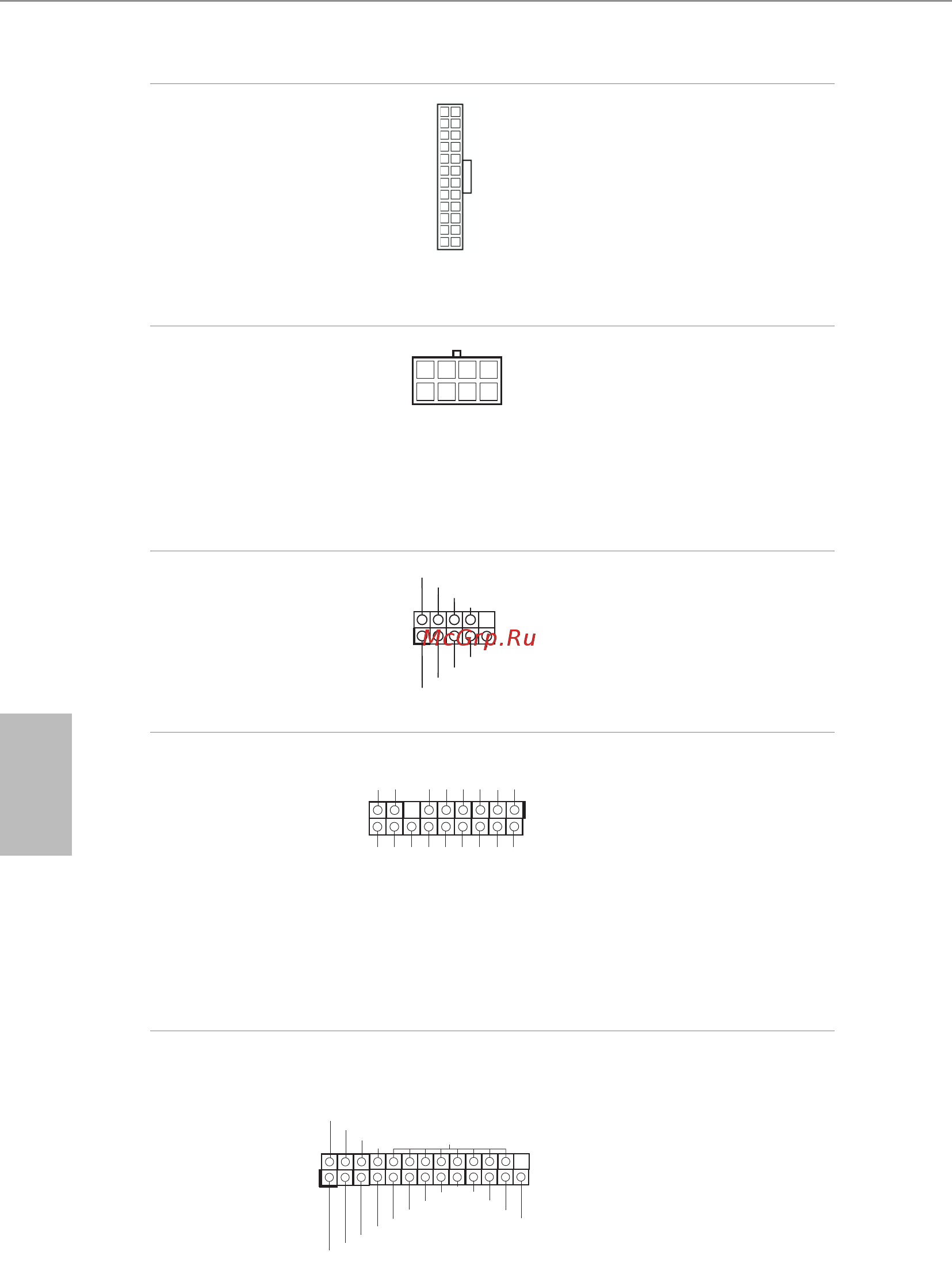

Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 4)
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 13.
Разъем питания АТХ 12 В
(8-контактный, ATX12V1)
(См. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания
АТХ 12 В. Чтобы
использовать 4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 18)
Колодка COM1
поддерживает подключение
модуля последовательного
порта.
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 13)
Этот разъем обеспечивает
поддержку системы Trusted Platform
Module (TPM), которая способна
обеспечить надежное хранение
ключей, цифровых сертификатов,
паролей и данных. Система ТРМ
также повышает уровень сетевой
безопасности, защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
Колодка порта принтера
(25-контактная, LPT1)
(См. стр. 1, № 17)
Это — интерфейс для
подключения кабеля порта
принтера, обеспечивающий
удобное подключение
устройств печати.
12
1
24
13
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B_DAT A_MAI N
LA D2
LA D1
GN D
S_ PWRDW N #
SE RIRQ #
GN
D
P CICL K
P CIRST #
LA D3
+3 V
LA D0
+3V S B
GN D
FR AM E
SM B_CLK _MAIN
1
AF D #
ER ROR#
PI NIT#
GN D
SL IN#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K#
BU S Y
PE
SL CT
5
1
8
4
