46
Italiano

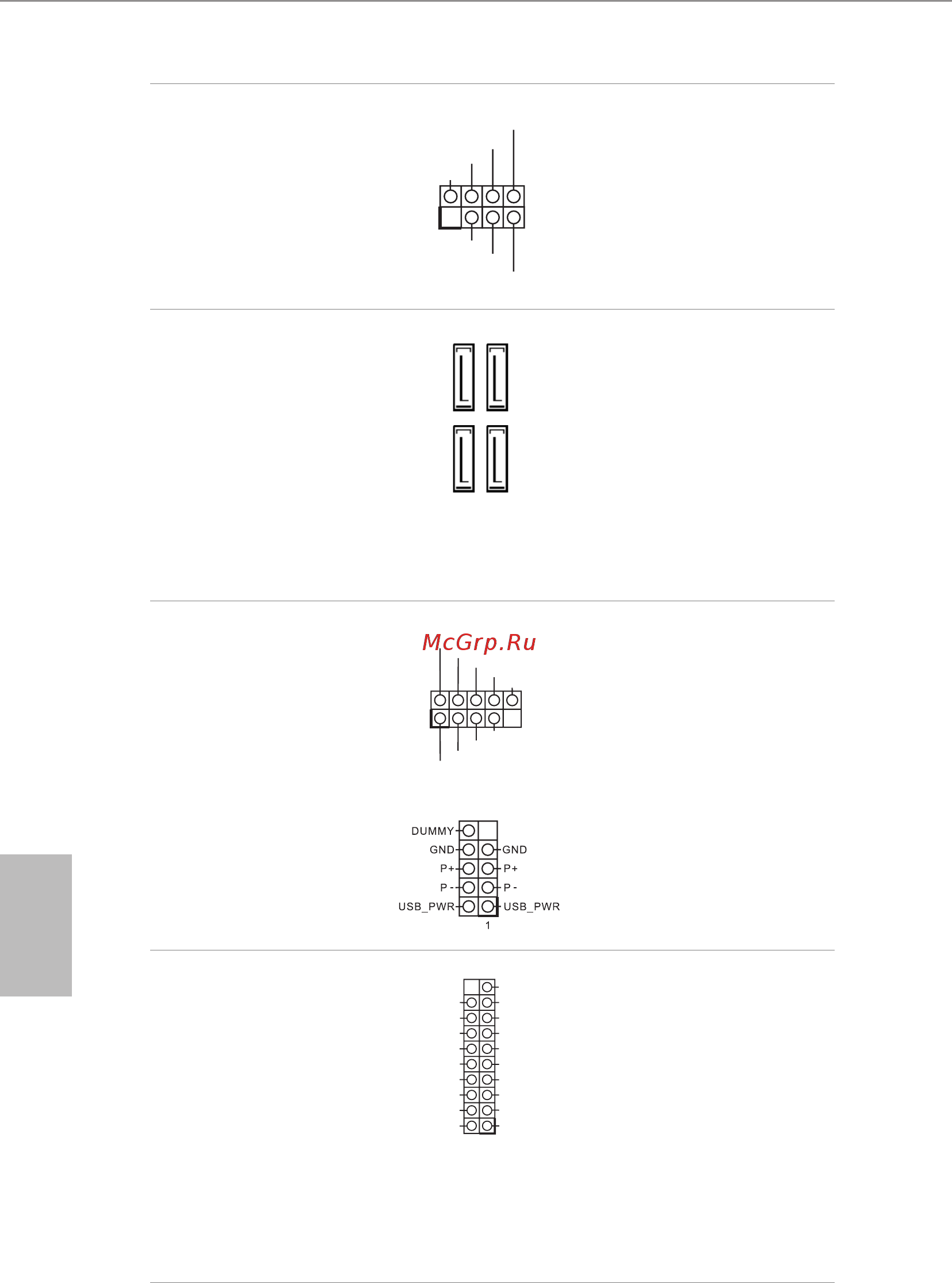

Collegamento altoparlante e
intrusione telaio
(SPK_CI1 a 7 pin)
(vedere pag. 1, n. 14)
Collegare l’intrusione
telaio e l’altoparlante a
questo collegamento.
Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 8)
(SATA3_1:
vedere pag. 1, n. 9)
(SATA3_2:
vedere pag. 1, n. 10)
(SATA3_3:
vedere pag. 1, n. 11)
Questi quattro connettori
SATA3 supportano i cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a
6,0 Gb/s.
Header USB 2.0
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 16)
(USB_7_8 a 9 pin)
(vedere pag. 1, n. 15)
(USB_9_10 a 9 pin)
(vedere pag. 1, n. 6)
Su questa scheda madre
c’è tre connettore. Questo
connettore USB 2.0 può
supportare due porte.
Header USB 3.0
(USB_11_12 19 pin)
(vedere pag. 1, n. 5)
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi
è un header. Ciascun
header USB 3.0 può
supportare due porte.
* il connettore
USB_11_12 è condiviso
con la connettore
USB_9_10.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_ D+
ID
IntA_P1_ D-
GND
IntA_P1_ SST X+
GND
IntA_P1_ SST X-
IntA_P1_ SSR X+
IntA_P1_ SSR X-
VbusVbus
Vbus
IntA_P0_ SSR X-
IntA_P0_ SSR X+
GND
IntA_P0_ SST X-
IntA_P0_ SST X+
GND
IntA_P0_ D-
IntA_P0_ D+
