39
Français
H110M-DS/Hyper

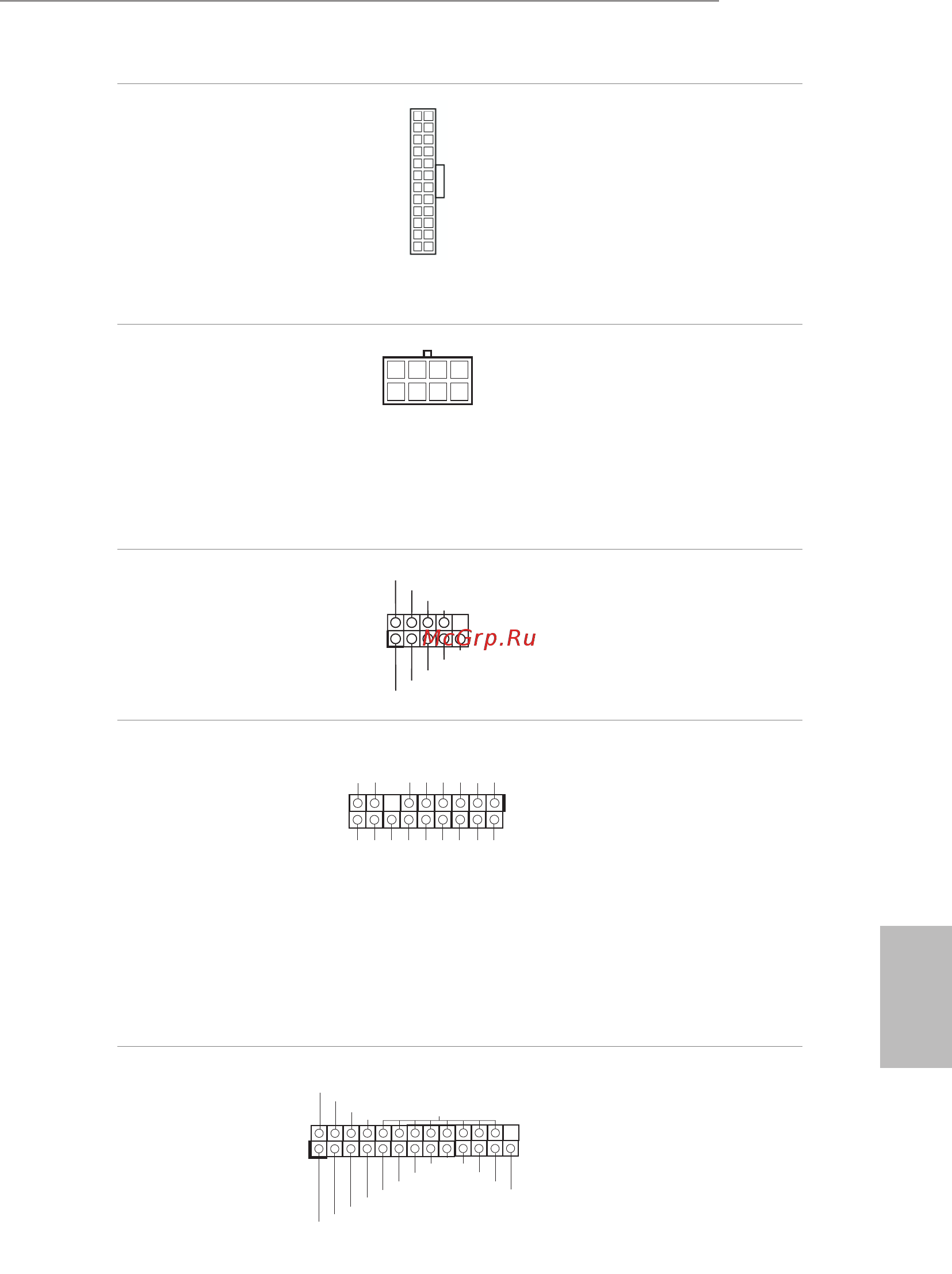

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 4)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branche-ments sur la
Broche 1 et la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX 12V
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer
les branche-ments sur la
Broche 1 et la Broche 5.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 18)
Cette embase COM1 prend
en charge un module de
port série.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 13)
Ce connecteur prend en charge un
module TPM (Trusted Platform
Module – Module de plateforme
sécurisée), qui permet de sauve-
garder clés, certicats numériques,
mots de passe et données en toute
sécurité. Le système TPM permet
également de renforcer la sécurité
du réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.
Embase de port
d’impression
(LPT1 à 25 broches)
(voir p.1, No. 17)
Il s’agit d’une interface
pour le câble du port
d’impression qui permet
un branchement aisé
des périphériques
d’impression.
12
1
24
13
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B_DATA_MAIN
LA D2
LA D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P CICLK
P CIRST #
LA D3
+3 V
LA D0
+3VS B
GN D
FR AM E
SM B_CLK_MAIN
1
AF D#
ER RO R#
PI NI T#
GN D
SL IN #
ST B#
SP D0
SP D1
SP D2
SP D3
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
5
1
8
4
