73
Português
H110M-DS/Hyper

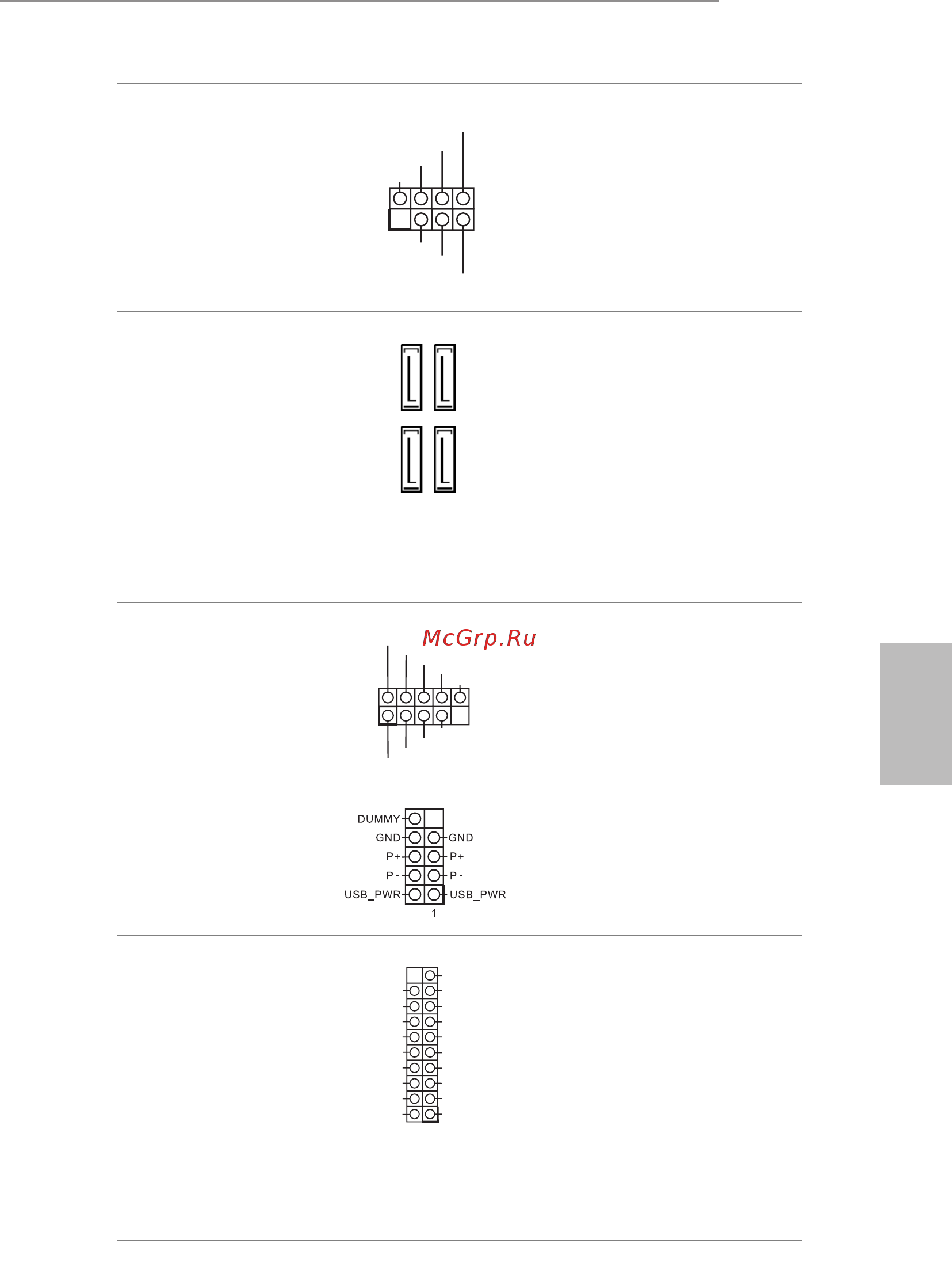

Intrusão do Chassi e
Cabeçote de Autofalante
(SPK_CI1 de 7 pinos)
(ver p.1, N.º 14)
Conecte a instrusão do
chassi e autofalante do
chassia este cabeçote.
Conectores série ATA3
(SATA3_0:
ver p.1, N.º 8)
(SATA3_1:
ver p.1, N.º 9)
(SATA3_2:
ver p.1, N.º 10)
(SATA3_3:
ver p.1, N.º 11)
Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma taxa de
transferência de dados de
até 6,0 Gb/s.
Suportes USB 2.0
(9-pin USB_5_6)
(ver p.1, N.º 16)
(9-pin USB_7_8)
(ver p.1, N.º 15)
(9-pin USB_9_10)
(ver p.1, N.º 6)
Há três cabeçote nesta
placa mãe. Cada suporte
USB 2.0 pode suportar
duas portas.
Suporte USB 3.0
(USB_11_12 19 pinos)
(ver p.1, N.º 5)
Além das duas portas USB
3.0 no painel de E/S, existe
um suporte nesta placa
principal. Cada suporte
USB 3.0 pode suportar
duas portas.
* O conector USB_11_12
é compartilhada com a
conector USB_9_10.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
