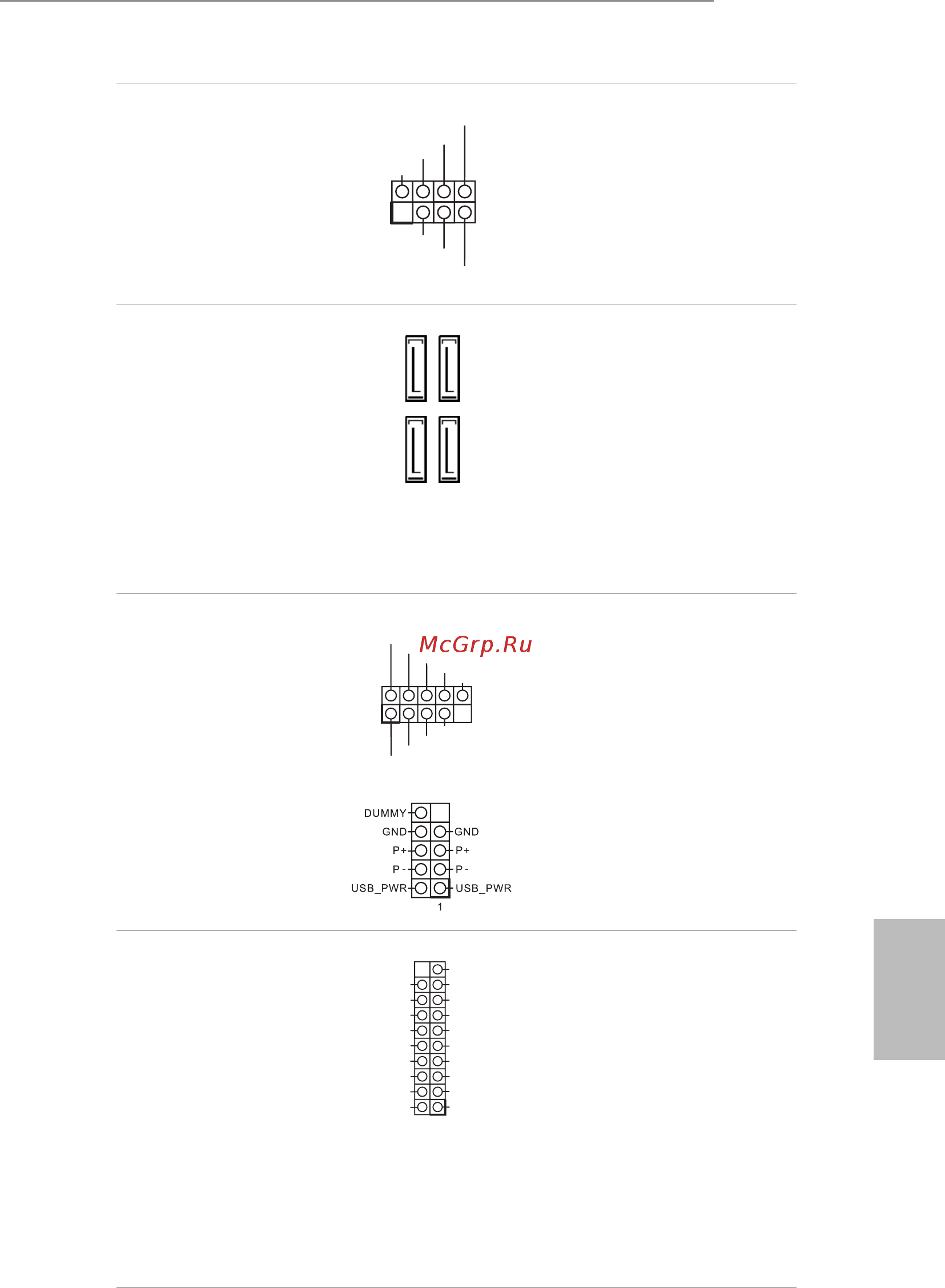

37
Français
H110M-DS/Hyper
Prise DEL d’alimentation
et emplacement sur châssis
(SPK_CI1 à 7broches)
(voir p.1, No. 14)
Veuillez brancher
l'emplacement sur le châs-
sis et le haut-parleur du
châssis sur ce connecteur.
Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 8)
(SATA3_1:
voir p.1, No. 9)
(SATA3_2:
voir p.1, No. 10)
(SATA3_3:
voir p.1, No. 11)
Ces quatre connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2.0
(USB_5_6 à 9 broches)
(voir p.1, No. 16)
(USB_7_8 à 9 broches)
(voir p.1, No. 15)
(USB_9_10 à 9 broches)
(voir p.1, No. 6)
Cette carte mère comprend
trois connecteur. Cette
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3.0
(USB_11_12 à 19 broches)
(voir p.1, No. 5)
En plus des deux ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
* le connecteur USB_11_12
est partagé avec le
connecteur USB_9_10.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SS TX+
GND
IntA_P1_SS TX-
IntA_P1_SS RX+
IntA_P1_SS RX-
VbusVbus
Vbus
IntA_P0_SS RX-
IntA_P0_SS RX+
GND
IntA_P0_SS TX-
IntA_P0_SS TX+
GND
IntA_P0_D-
IntA_P0_D+
