117
繁體中文
H110M-DS/Hyper

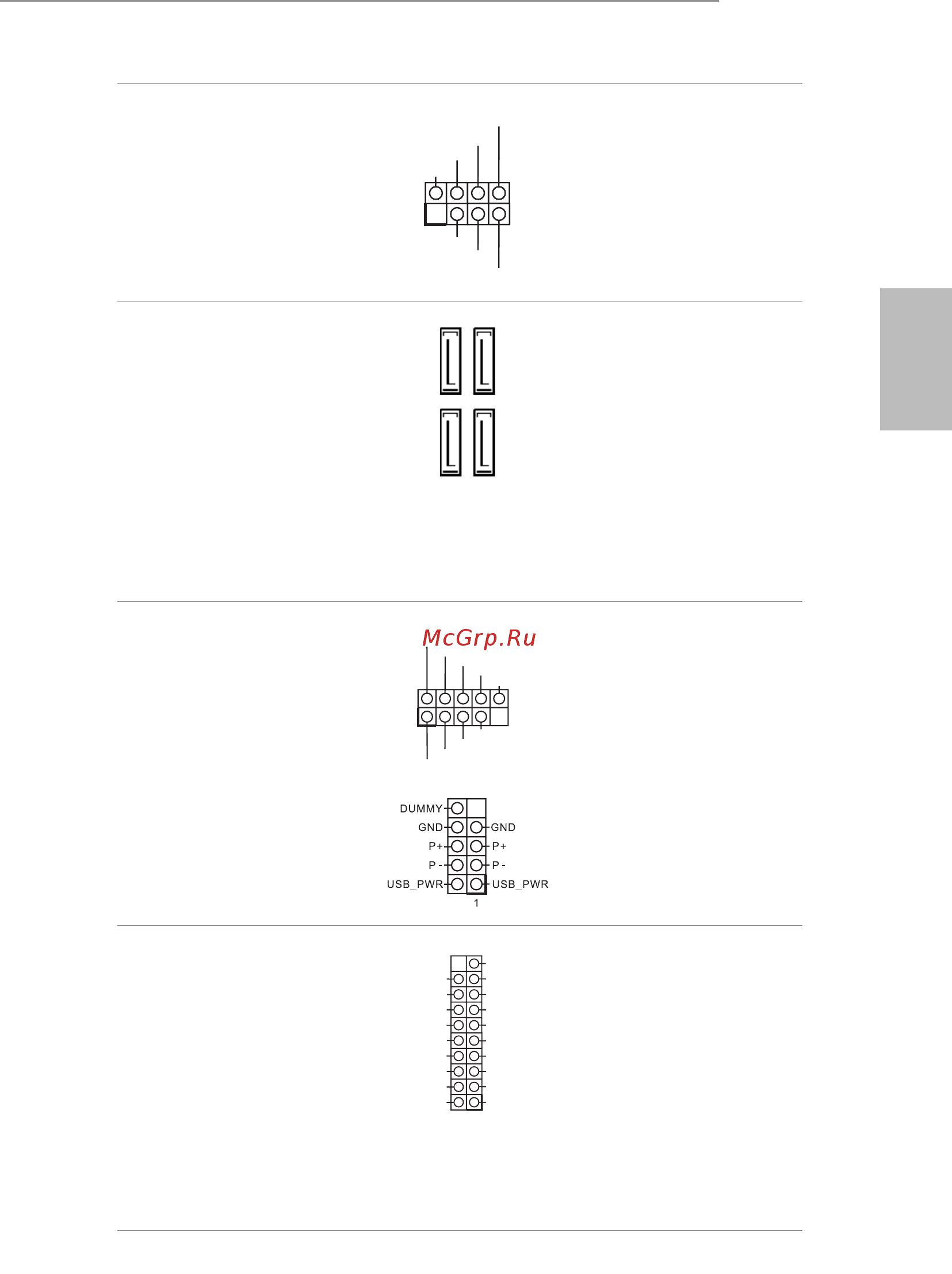

機殼防護排針
(7-pin SPK_CI1)
（請參閱第 1 頁，編號 14）
機殼防護排針連接至
此排針。
Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 8）
(SATA3_1:
請參閱第 1 頁，編號 9）
(SATA3_2:
請參閱第 1 頁，編號 10）
(SATA3_3:
請參閱第 1 頁，編號 11）
這四組 SATA3 接頭
皆支援內部儲存裝置
的 SATA 資料纜線，
最高可達 6.0 Gb/s 資
料傳輸率。
USB 2.0 排針
(9-pin USB_5_6)
（請參閱第 1 頁，編號 16）
(9-pin USB_7_8)
（請參閱第 1 頁，編號 15）
(9-pin USB_9_10)
（請參閱第 1 頁，編號 6）
此主機板上具有三個
排針。各 USB 2.0 排
針皆可支援兩個連接
埠。
USB 3.0 排針
(19-pin USB_11_12)
（請參閱第 1 頁，編號 5）
除了 I/O 面板上的
兩個 USB 3.0 連接埠
外，在本主機板上還
有另外一組排針。各
USB 3.0 排針皆可支
援兩個連接埠。
* USB_11_12 接頭
與 USB_9_10 接頭共
用。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
