30
Deutsch

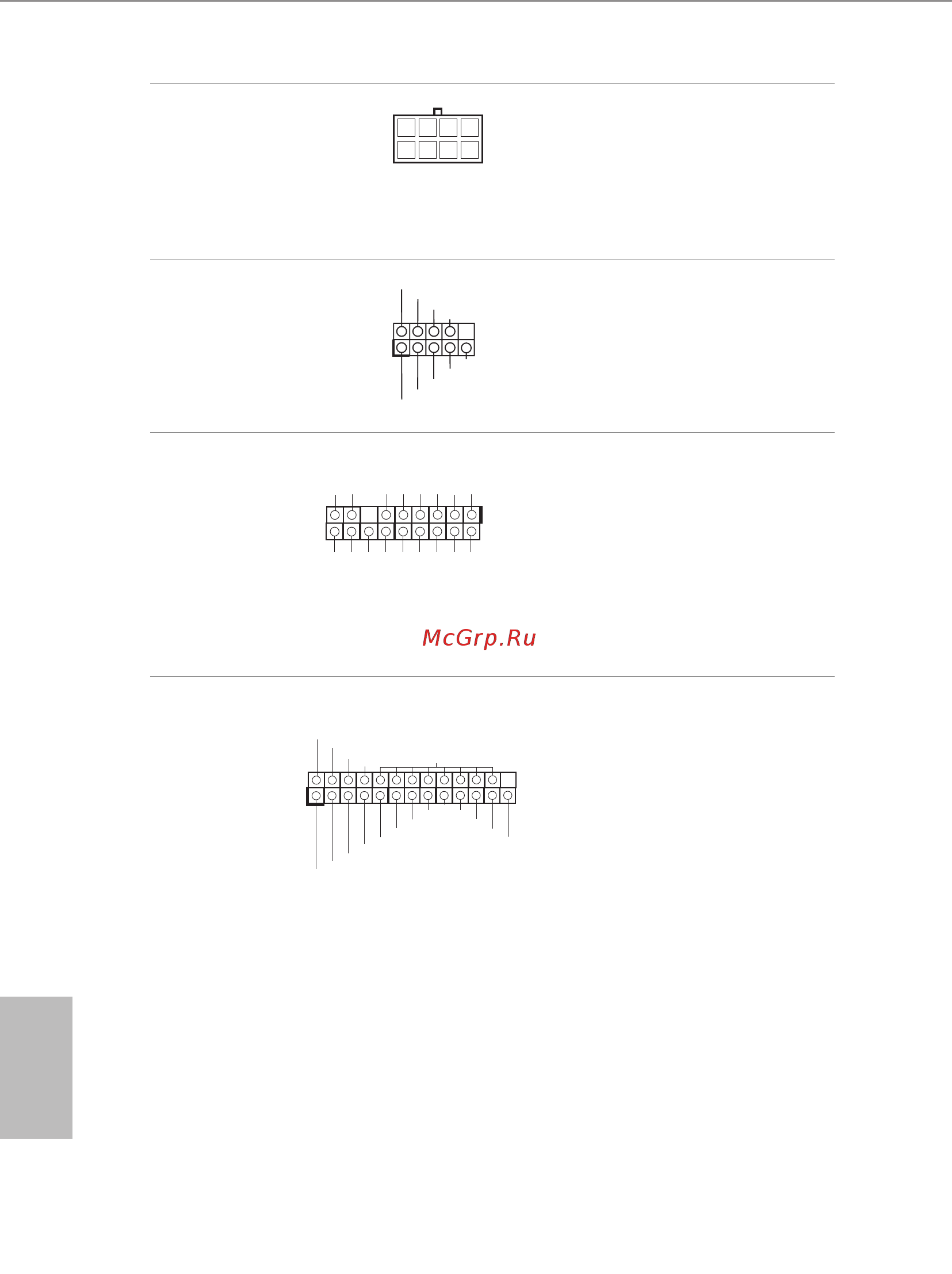

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet einen
8-poligen ATX-12-V-Netzan-
schluss. Bitte schließen Sie es zur
Nutzung eines 4-poligen ATX-
Netzteils entlang Kontakt 1 und
Kontakt 5 an.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 18)
Diese COM1-Stileiste unterstützt
ein Modul für serielle Ports.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 13)
Dieser Anschluss unterstützt das Trusted
Platform Module- (TPM) System, das
Schlüssel, digitale Zertikate, Kennwörter
und Daten sicher auewahren kann. Ein
TPM-System hil zudem bei der Stärkung
der Netzwerksicherheit, schützt digitale
Identitäten und gewährleistet die
Plattformintegrität.
Druckanschluss-Stileiste
(25-polig, LPT1)
(siehe S. 1, Nr. 17)
Diese Schnittstelle ist für
Druckerkabel vorgesehen und
ermöglicht bequemes Anschließen
von Druckern.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _DATA_MAIN
LA D 2
LA D 1
GN D
S_ P WRDWN #
SE R IRQ #
GN
D
P C I C L K
P C I R ST #
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _CLK_MAIN
1
AF D #
ER R OR#
PI N IT#
GN D
SL I N#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K #
BU S Y
PE
SL C T
5
1
8
4
