48
Italiano

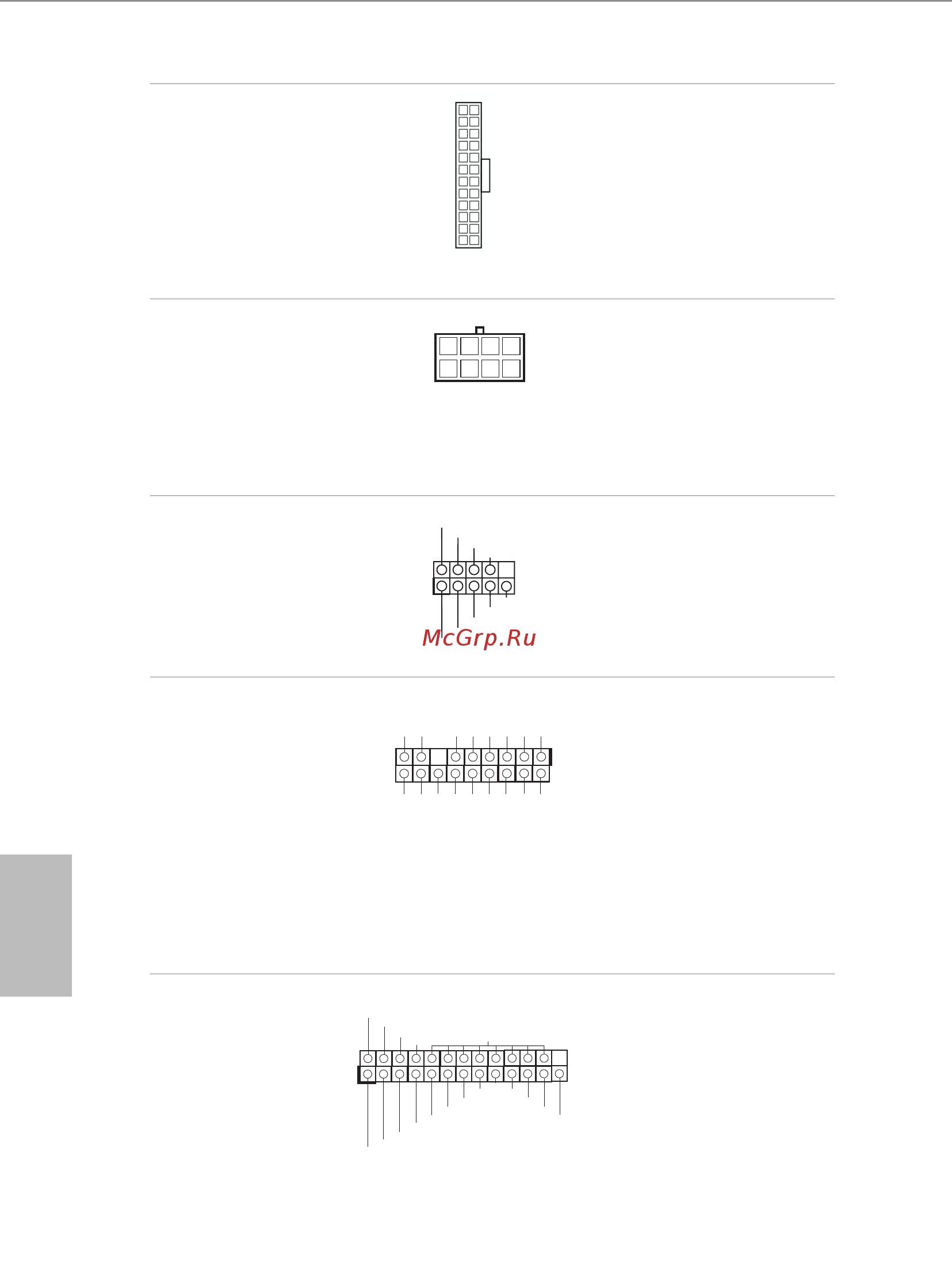

Connettore di alimentazione
ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un’alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Connettore di alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX da
12 V a 8 pin. Per utiliz-
zare un’alimentazione
ATX a 4 pin, collegarla
lungo il pin1 e il pin 5.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 18)
Questo header COM1
supporta un modulo di
porta seriale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 13)
Questo connettore supporta il
sistema Trusted Platform Mod-
ule (TPM), che può archiviare
in modo sicuro chiavi, certicati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali e
di garantire l'integrità della piat-
taforma.
Header porta di stampa
(LPT1 a 25 pin)
(vedere pag. 1, n. 17)
Si tratta di un'interfaccia
per il cavo della porta
di stampa che consente
una comoda connessione
ai dispositivi della
stampante.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD 1
DDCD#1
1
RRI#1
1
GN D
SM B_DATA_MAIN
LA D2
LA D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P CICL K
P CIRST #
LA D3
+3 V
LA D0
+3VS B
GN D
FR AM E
SM B_CLK_MAIN
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D2
SP D3
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
12
1
24
13
5
1
8
4
