82
Türkçe

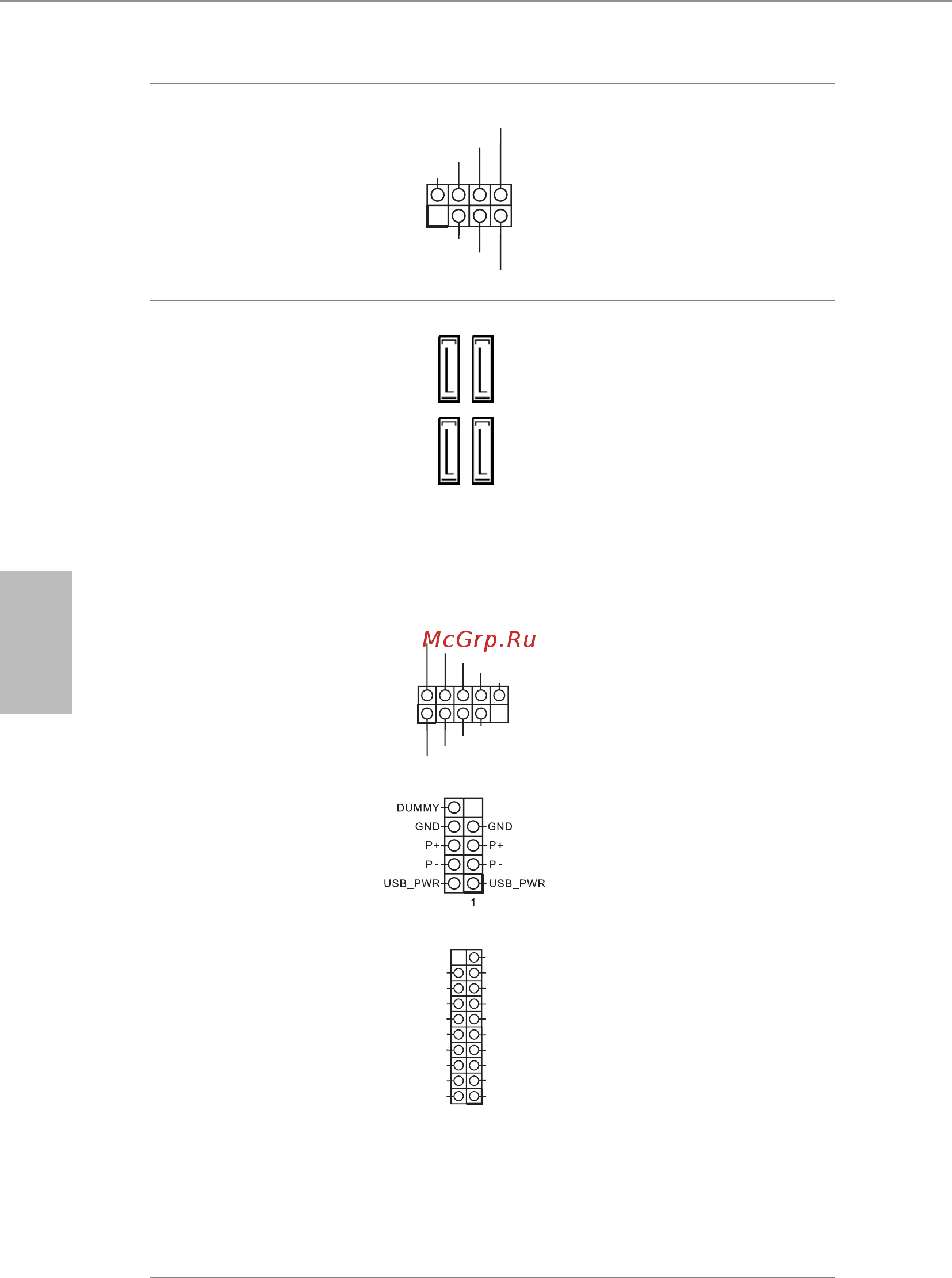

Kasa Yetkisiz Erişim ve
Hoparlör Bağlantısı
(7 pimli SPK_CI1)
(bkz. sf.1, No. 14)
Lütfen kasa yetkisiz erişim
ve kasa hoparlörünü bu
bağlantıya takın.
Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. sf.1, No. 8)
(SATA3_1:
bkz. sf.1, No. 9)
(SATA3_2:
bkz. sf.1, No. 10)
(SATA3_3:
bkz. sf.1, No. 11)
Bu dört SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB_5_6)
(bkz. sf.1, No. 16)
(9-pin USB_7_8)
(bkz. sf.1, No. 15)
(9-pin USB_9_10)
(bkz. sf.1, No. 6)
Bu ana kartta üç bağlantı
vardır. Bu USB 2.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
USB 3.0 Bağlantı
(19-pin USB_11_12)
(bkz. sf.1, No. 5)
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
* USB_11_12 bağlayıcısı
USB_9_10 bağlantı
noktasıyla paylaşılır.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
