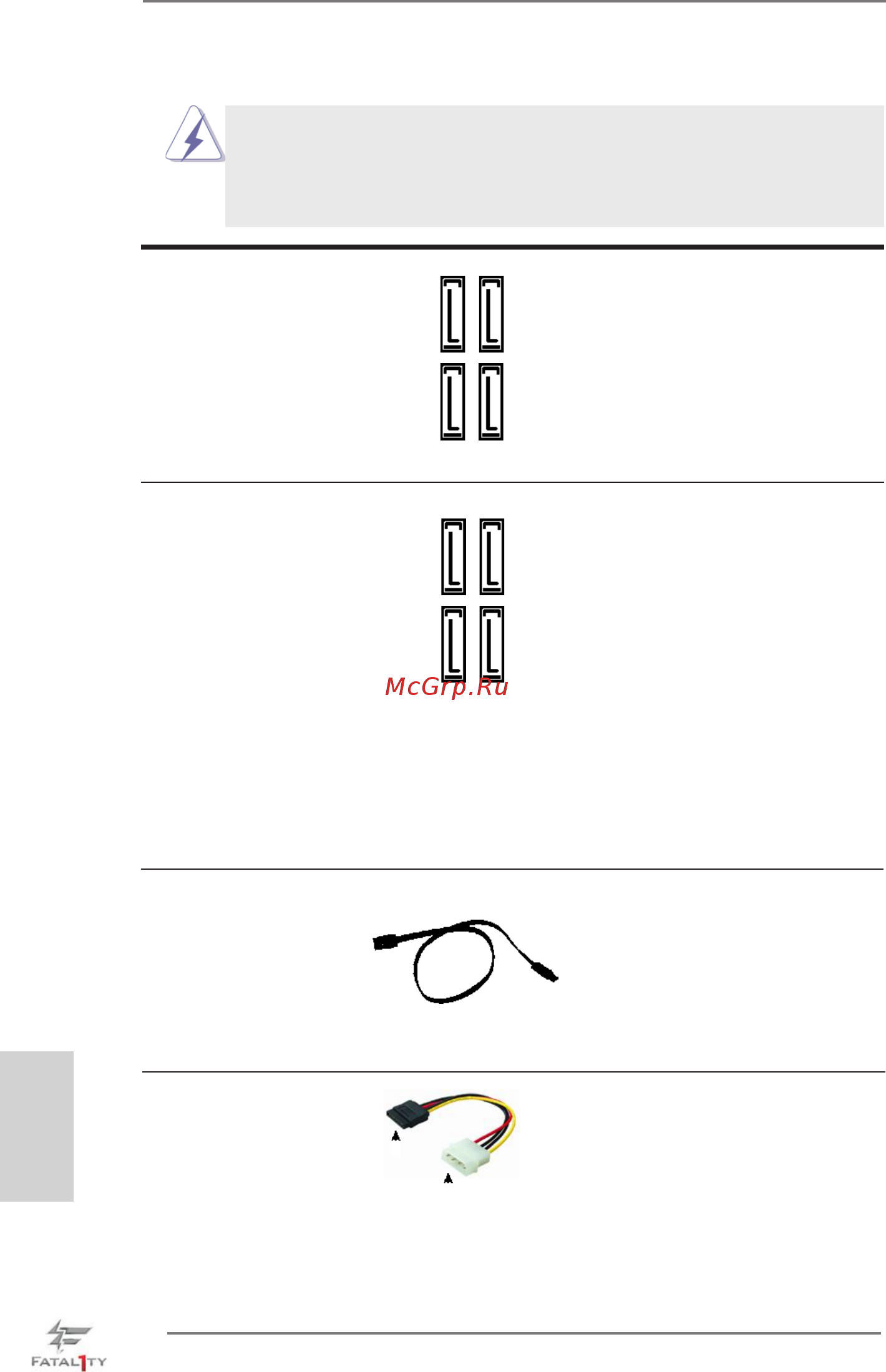

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA2 Estas cuatro conexiones de
(SATA2_2_3: vea p.4, N. 12)
serie ATA2 (SATA2) admiten
(SATA2_4_5: vea p.4, N. 13)
cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATA2 actual permite
una velocidad de transferencia
de 3.0 Gb/s.
Conexiones de serie ATA3 Estas cuatro conexiones de
(SATA3_A1_A2: vea p.4, N. 10)
serie ATA3 (SATA3) admiten
(SATA3_0_1: vea p.4, N. 11)
cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATA2 / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s. Si
instala la unidad de disco duro
en el puerto eSATA3 situado en
la E/S posterior, el conector
SATA3_A2 interno no funciona
rá.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro de
SATA / SATA2 / SATA3 o el
conectador de SATA2 / SATA3
en esta placa base.
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
Connettere all’ailmentazio-
ne
dei dischi SATA
Connettere al grup-
po
di alimentazione
Cable de alimentación Conecte el extremo negro del
de serie ATA (SATA) cable de SATA al conector de
(Opcional)
energía de la unidad. A
continuación, conecte el
extremo blanco del cable de
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
