Fatal1ty Z77 Professional-M Series Motherboard
Italiano

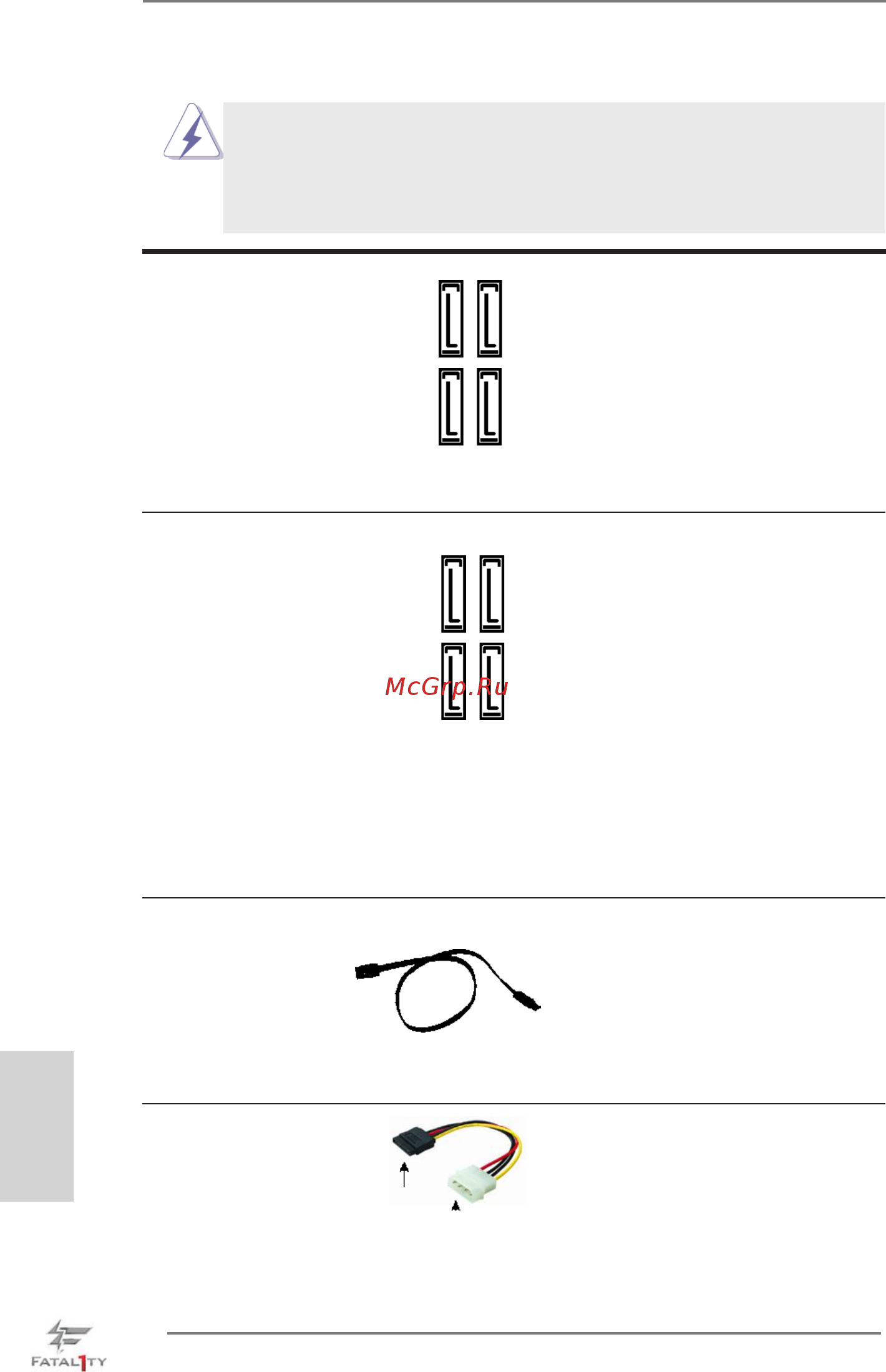

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi quattro connettori Serial
(SATA2_2_3: vedi p.4 Nr. 12)
ATA2 (SATA2) supportano cavi
(SATA2_4_5: vedi p.4 Nr. 13)
dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati no a 3.0
Gb/s.
Serial ATA3 Connectors Questi quattro connettori Serial
(SATA3_A1_A2: vedi p.4 Nr. 10)
ATA3 (SATA3) supportano cavi
(SATA3_0_1: vedi p.4 Nr. 11)
dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati no a 6.0
Gb/s. Se si installa l’HD
sulla porta eSATA3 con la
connessione I/O sul retro, il
SATA3_A2 interno non
funziona.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
Cavo d’alimentazione Collegare l’estremità nera de
Serial ATA (SATA) cavo di alimentazione SATA al
(Opzionale)
connettore di alimentazione del
drive. Poi connettete l’estremità
bianca del cavo di alimentazio
ne SATA al connettore power
dell’alimentatore.
Connettere all’ailmentazio-
ne
dei dischi SATA
Connettere al grup-
po
di alimentazione
