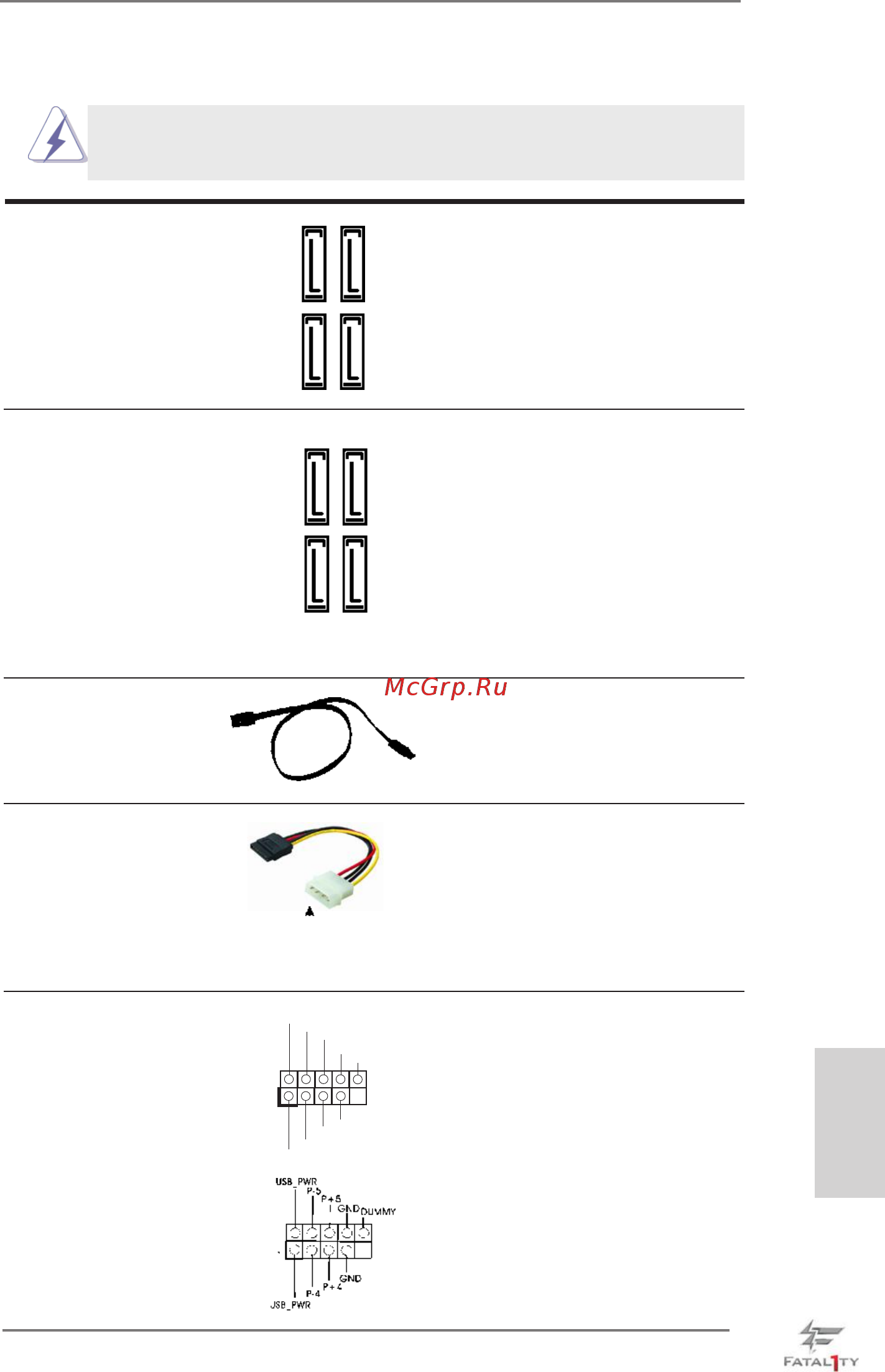

Fatal1ty Z77 Professional-M Series Motherboard
213
簡體中文
Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線
( 選配 )
接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_A1_A2: 見第 4 頁第 10 項 )
(SATA3)接口支持Serial (SATA)
(SATA3_0_1: 見第 4 頁第 11 項 )
數據線作為內部儲存設置。目前
SATA3 界面理論上可提供高達
6.0Gb/s 的數據傳輸速率。若您
將硬盤連接到后側面板 I/O 的
eSATA3 接口，則內部的
SATA3_A2 將失效。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_2_3: 見第 4 頁第 12 項 )
(SATA2)接口支持Serial (SATA)
(SATA2_4_5: 見第 4 頁第 13 項 )
數據線作為內部儲存設置。目前
SATA2 界面理論上可提供高達
3.0Gb/s 的數據傳輸速率。
USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默認
(9 針 USB_2_3)
USB 2.0 接口之外，這款主板有
( 見第 4 頁第 23 項 )
三組 USB 2.0 接針。這組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
(9 針 USB_4_5)
( 見第 4 頁第 24 項 )
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
1
U SB_PWR
P-2
GND
DUMMY
U SB_PWR
P +2
GND
P-3
P +3
Serial ATA (SATA) 請將 SATA 電源線黑色的一端
電源線 連接到 SATA 驅動器的電源接
( 選配 )
口。然后將 SATA 電源線白色
的一端連接到電源適配器的電源
接口。
連接到電源
適配器
連接到 SATA 硬盤
電源接口
