Fatal1ty Z77 Professional-M Series Motherboard
199
日本語

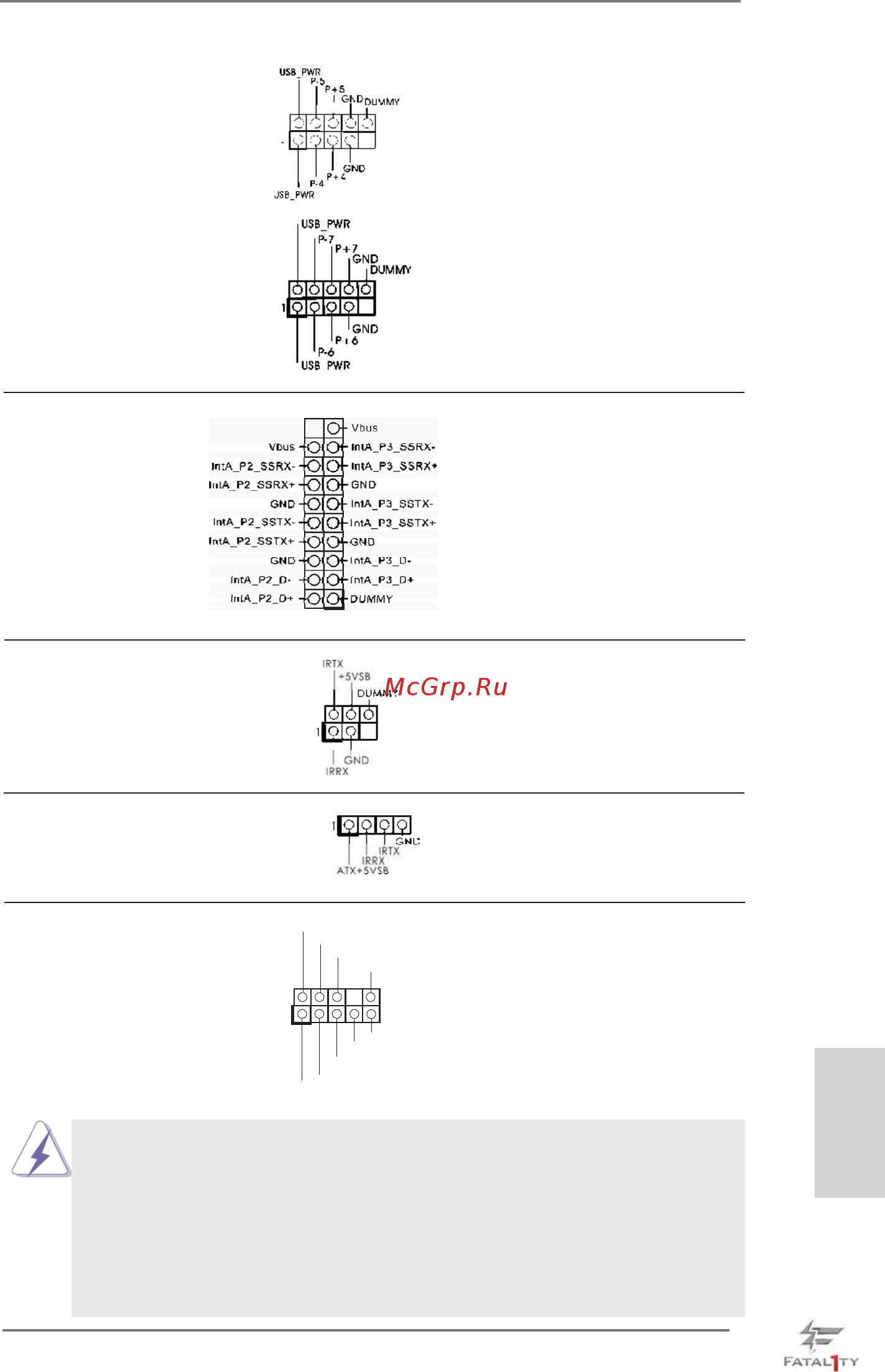

USB 3.0 ヘッダ I/O パネルには、デフォルトの 4 つの
(19 ピン USB3_2_3)
USB 3.0 ポート以外に、このマザーボ
ページ 4, アイテム 9 を参照
ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1)
ジュールに対応します。
ページ 4, アイテム 28 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1)
利な接続とコントロールを可能にする
ページ 4, アイテム 30 を参照
フロンとオーディオパネルのためのイン
ターフェイスです。
J _S EN SE
O UT 2_ L
1
M IC _R ET
P RE SE NC E#
GND
O UT 2_ R
M IC 2_ R
M IC 2_ L
OUT_RET
1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部
(4 ピン CIR1)
の接続に使用することができます。
ページ 4, アイテム 26 を参照
(9 ピン USB_4_5)
ページ 4, アイテム 24 を参照
(9 ピン USB_6_7)
ページ 4, アイテム 25 を参照
