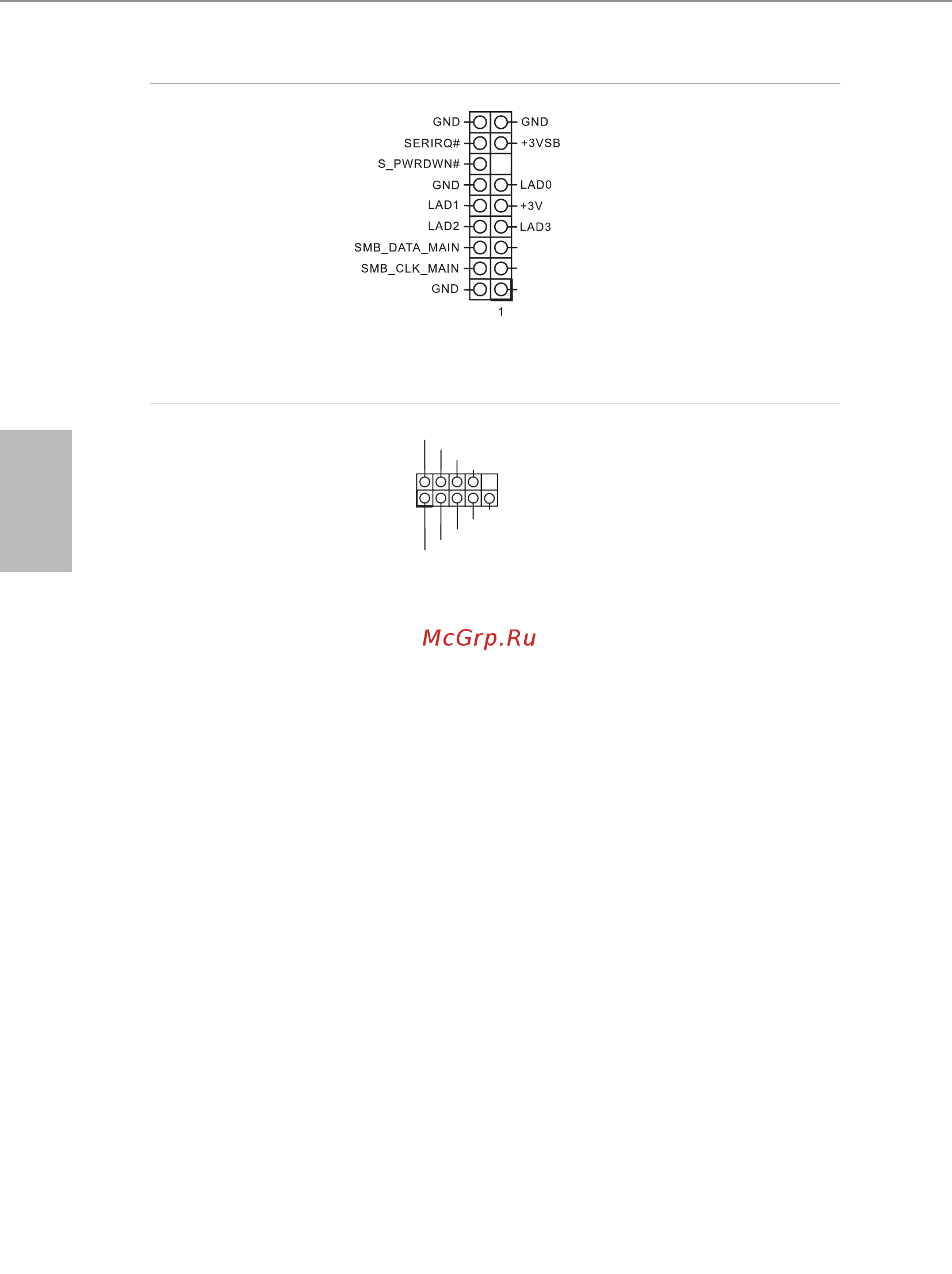

TPM ヘッダ ー
（17 ピン TPMS1）
（p.1、No. 3 参照）
このコネクターはトラステッドプ
ラットフォームモジュール（ TPM）
システムをサポートし、鍵、デジ
タル証明書、パスワード、データ
を安全に保管することができま
す。TPM システムはまた、ネット
ワークセキュリティを高め、デジ
タル証明書を保護し、プラット
フォームの完全性を保証
します。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 6 参照）
この COM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
PCIRST
#
FRAME
PCICLK
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
