81
Türkçe
J4205-ITX
J3455-ITX

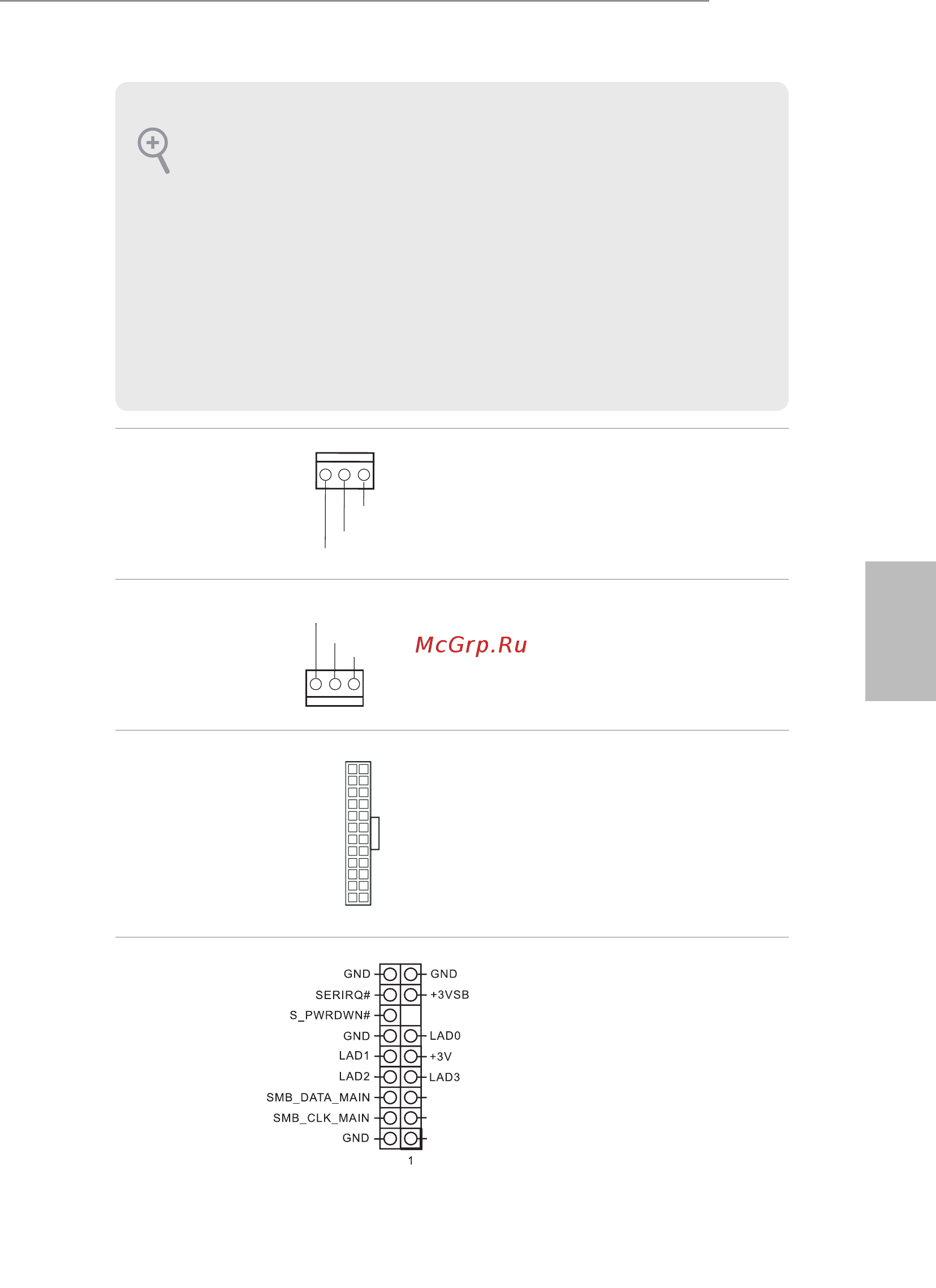

Kasa Fanı Konektörü
(3-pn CHA_FAN1)
(bkz sf.1, No. 10)
Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pinine
bağlayın.
CPU Fan Bağlayıcıları
(3-pin CPU_FAN1)
(bkz sf.1, No. 1)
Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pinine
bağlayın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 4)
Bu anakart, 24-pn
ATX güç bağlayıcısı
sağlamaktadır. 20-pn ATX
güç beslemes kullanmak
çn, lütfen Pn 1 ve Pn13'e
bağlayın.
TPM Bağlantısı
(17-pn TPMS1)
(bkz. sf.1, No. 3)
Bu bağlayıcı, anahtarlar, djtal
sertfkalar, parolalar ve verler
güvenl br şeklde saklama
özellğ bulunan Güvenlr
Platform Modülü (TPM) sstemn
destekler. TPM sstemler,
aynı zamanda ağ güvenlğnn
artırılması, djtal kmlklern
korunması ve platform
bütünlüğünün sağlanmasına da
yardımcıdır.
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa
kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine
gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.
12
1
24
13
PCIRST
#
FRAME
PCICLK
GND
FAN_VOLTAGE
CHA
_
FAN
_
SPEED
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
