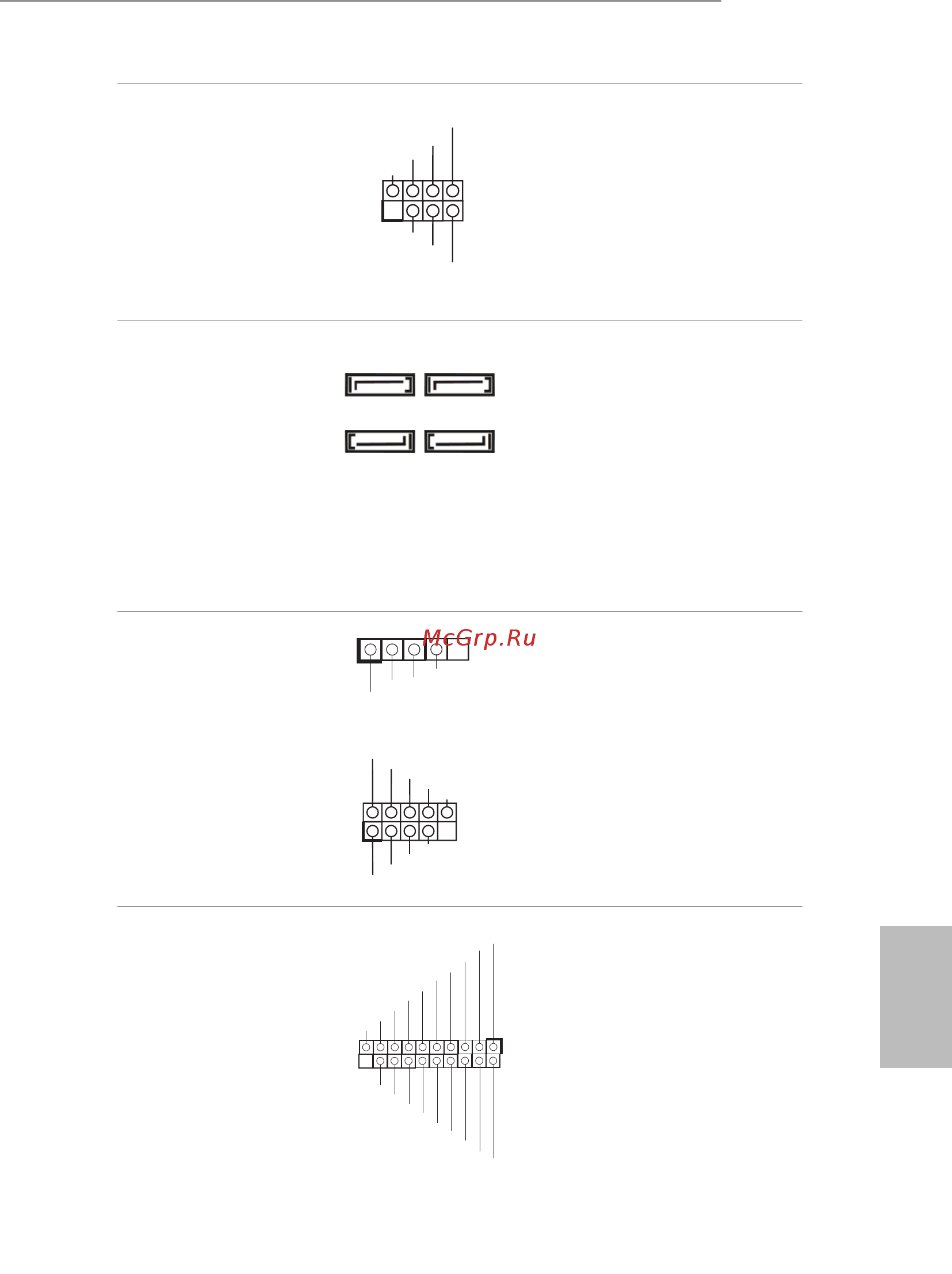

35
Français
J4205-ITX
J3455-ITX
Prise DEL d’alimentation
et emplacement sur châssis
(SPK_CI1 à 7broches)
(voir p.1, No. 8)
Veuillez brancher l'em-
placement sur le châssis et
le haut-parleur du châssis
sur ce connecteur.
Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 13)
(SATA3_2:
voir p.1, No. 14)
(SATA3_A1:
voir p.1, No. 16)
(SATA3_A2:
voir p.1, No. 15)
Ces quatre connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2,0
(USB6 à 4 broches)
(voir p.1, No. 12)
(USB_0_1 à 9 broches)
(voir p.1, No. 9)
En plus des un ports USB
2.0 sur le panneau E/S,
cette carte mère est dotée
de deux embases.
Embases USB 3,0
(USB3_0_1 à 19 broches)
(voir p.1, No. 11)
En plus des deux ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
I
ntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
