44
Italiano

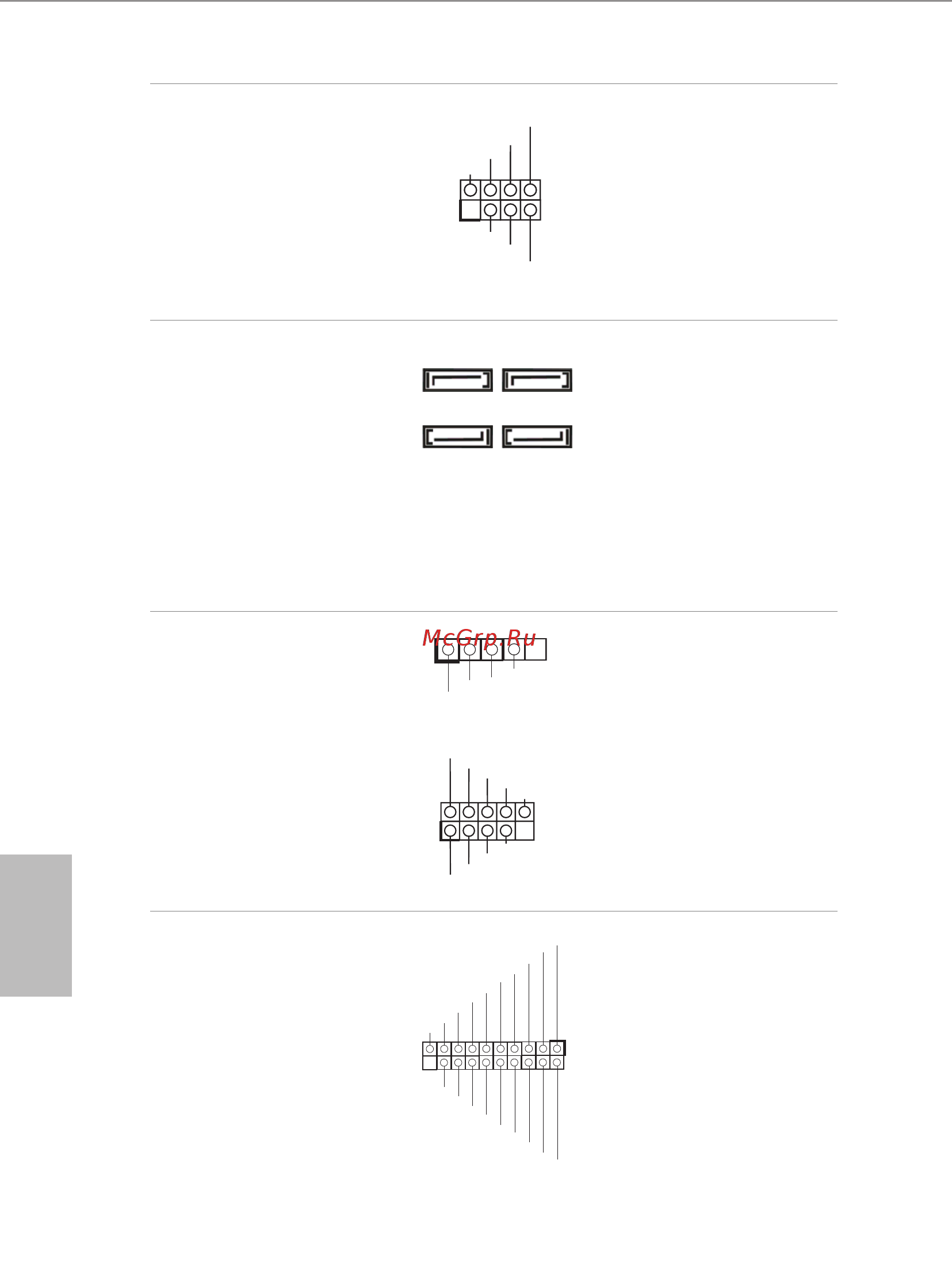

Collegamento altoparlante
e intrusione telaio
(SPK_CI1 a 7 pin)
(vedere pag. 1, n. 8)
Collegare l’intrusione
telaio e l’altoparlante a
questo collegamento.
Connettori Serial ATA3
(SATA3_1:
vedere pag.1, n. 13)
(SATA3_2:
vedere pag.1, n. 14)
(SATA3_A1:
vedere pag.1, n. 16)
(SATA3_A2:
vedere pag.1, n. 15)
Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a 6,0
Gb/s.
Header USB 2.0
(USB6 a 4 pin)
(vedere pag. 1, n. 12)
(USB_0_1 a 9 pin)
(vedere pag. 1, n. 9)
Oltre alle uno porte USB
2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_0_1 a 19 pin)
(vedere pag. 1, n. 11)
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
due porte.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
I
ntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
