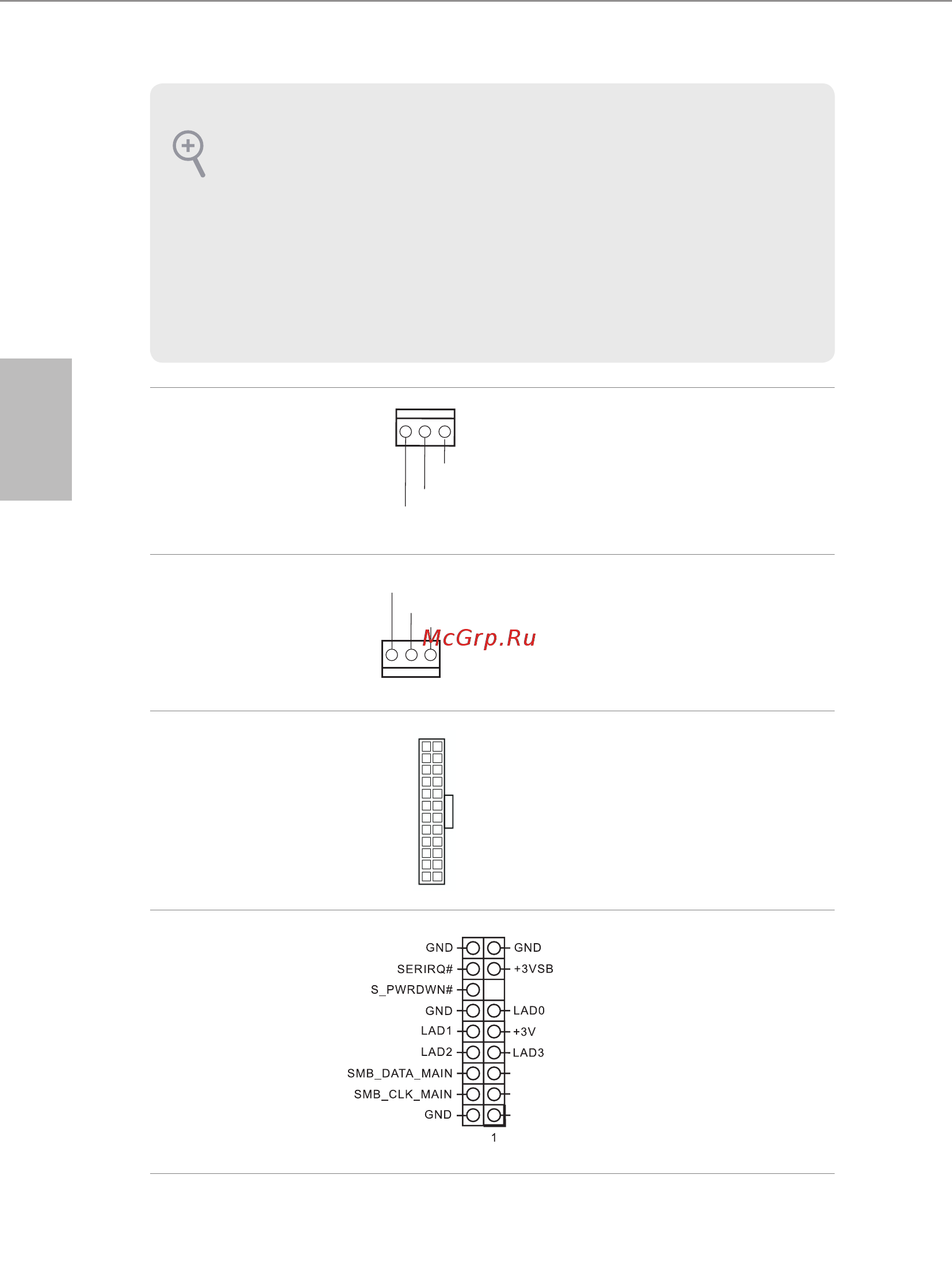

![ASRock J3455-ITX [110/129] 簡体中文](/views2/1688616/page110/bg6e.png)
108
簡体中文
簡体中文
机箱风扇接口
(3 针 CHA_FAN1)
( 见第 1 页， 第 10 个 )
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
CPU 风扇接口
(3 针 CPU_FAN1)
( 见第 1 页， 第 1 个 )
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
ATX 电源接口
(24 针 ATXPWR1)
( 见第 1 页，第 4 个 )
此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源，请沿针脚 1
和针脚 13 插接它。
TPM 接脚
(17 针 TPMS1)
( 见第 1 页，第 3 个 )
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面
板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）
选项卡，调整 “Recording Volume”（录音音量）。
12
1
24
13
PCIRST
#
FRAME
PCICLK
GND
FAN_VOLTAGE
CHA
_
FAN
_
SPEED
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
