55
Español
J4205-ITX
J3455-ITX

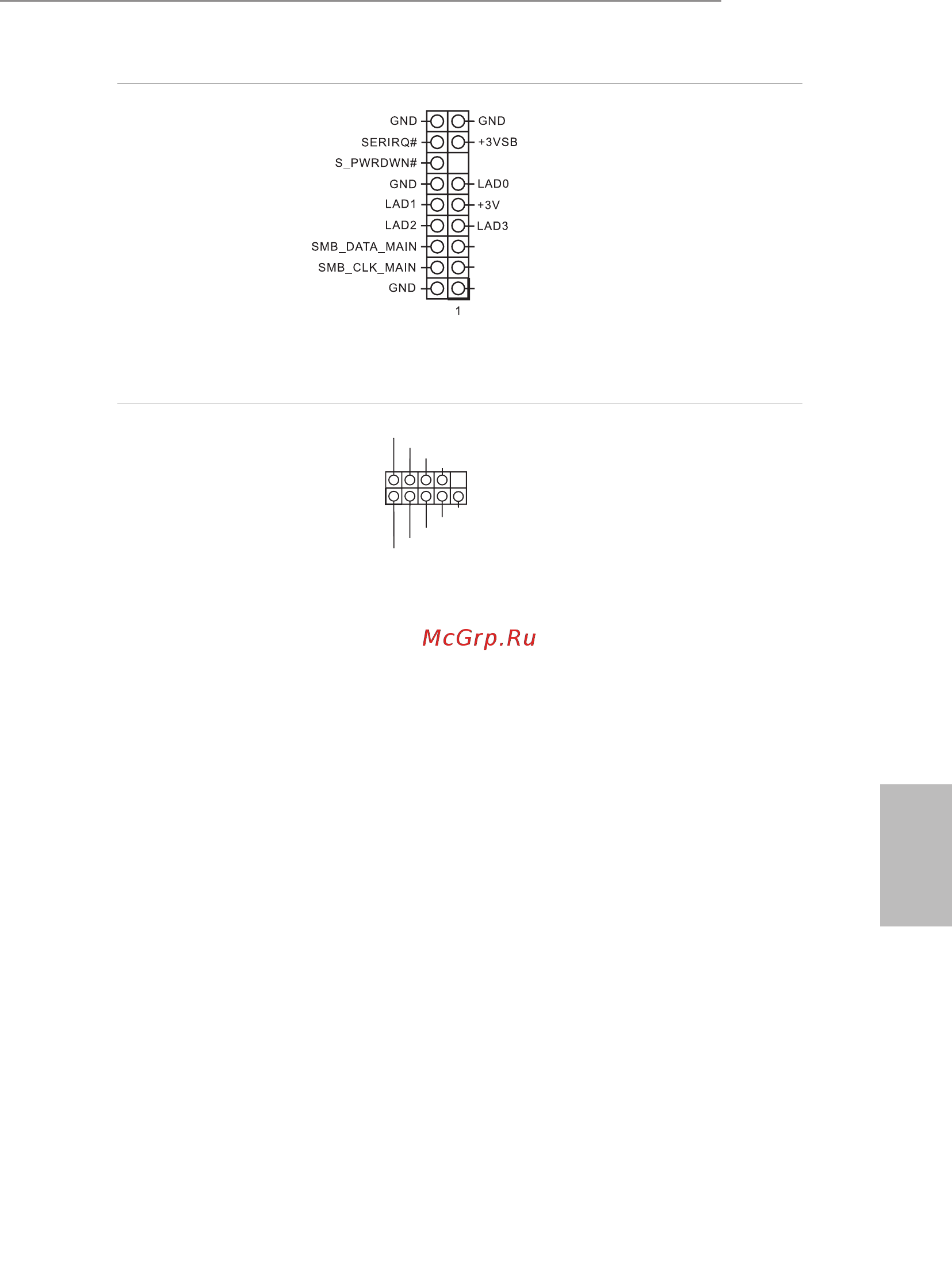

Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 3)
Este conector es compatible con
el sistema Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certicados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza la
integridad de la plataforma.
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 6)
Este cabezal COM1 admite
un módulo de puerto serie.
PCIRST
#
FRAME
PCICLK
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
