37
Français
J4205-ITX
J3455-ITX

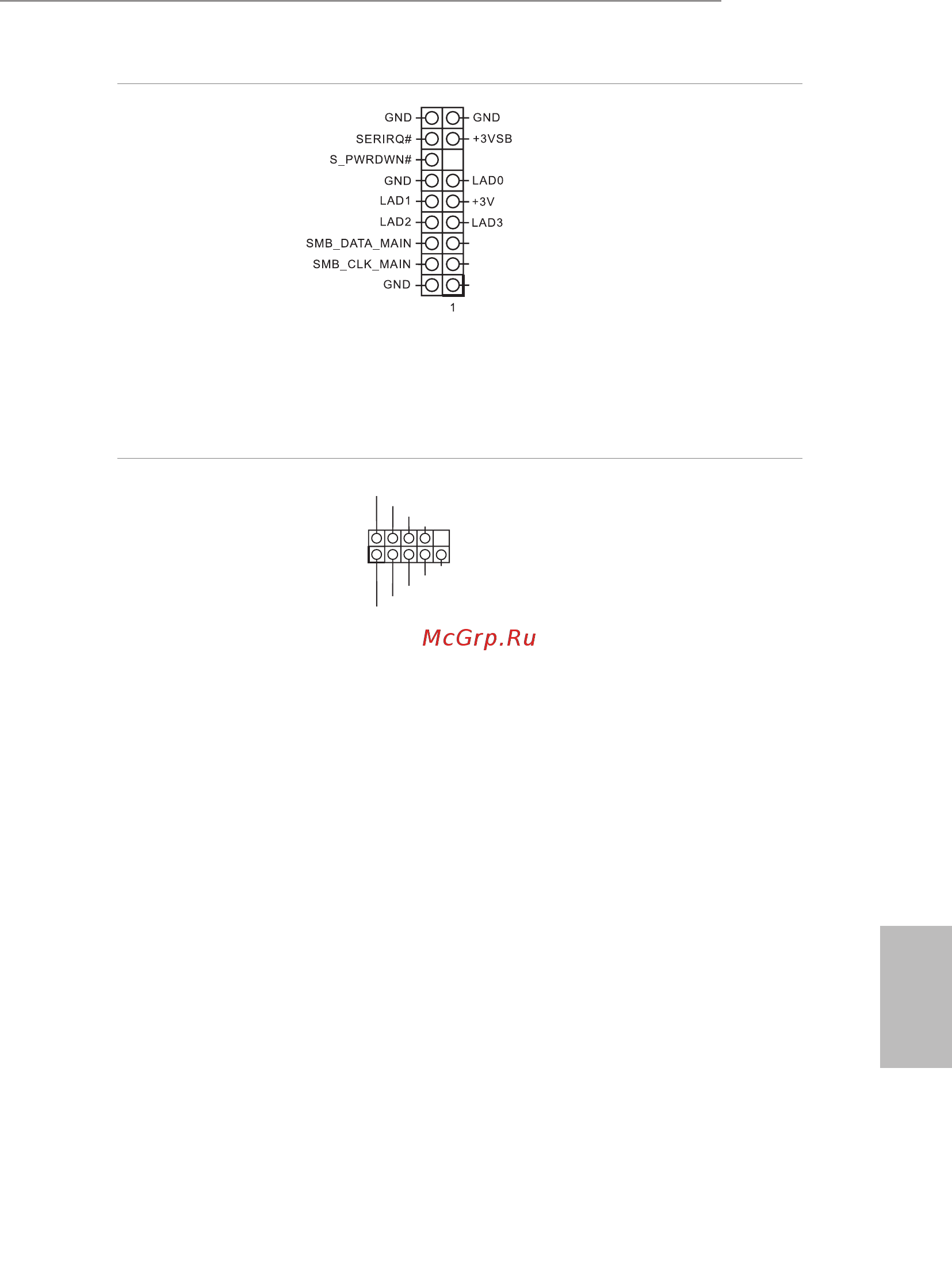

Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 3)
Ce connecteur prend en charge
un module TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l'intégrité de la plateforme.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 6)
Cette embase COM1 prend
en charge un module de
port série.
PCIRST
#
FRAME
PCICLK
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
