English
19
J4205-ITX
J3455-ITX
A

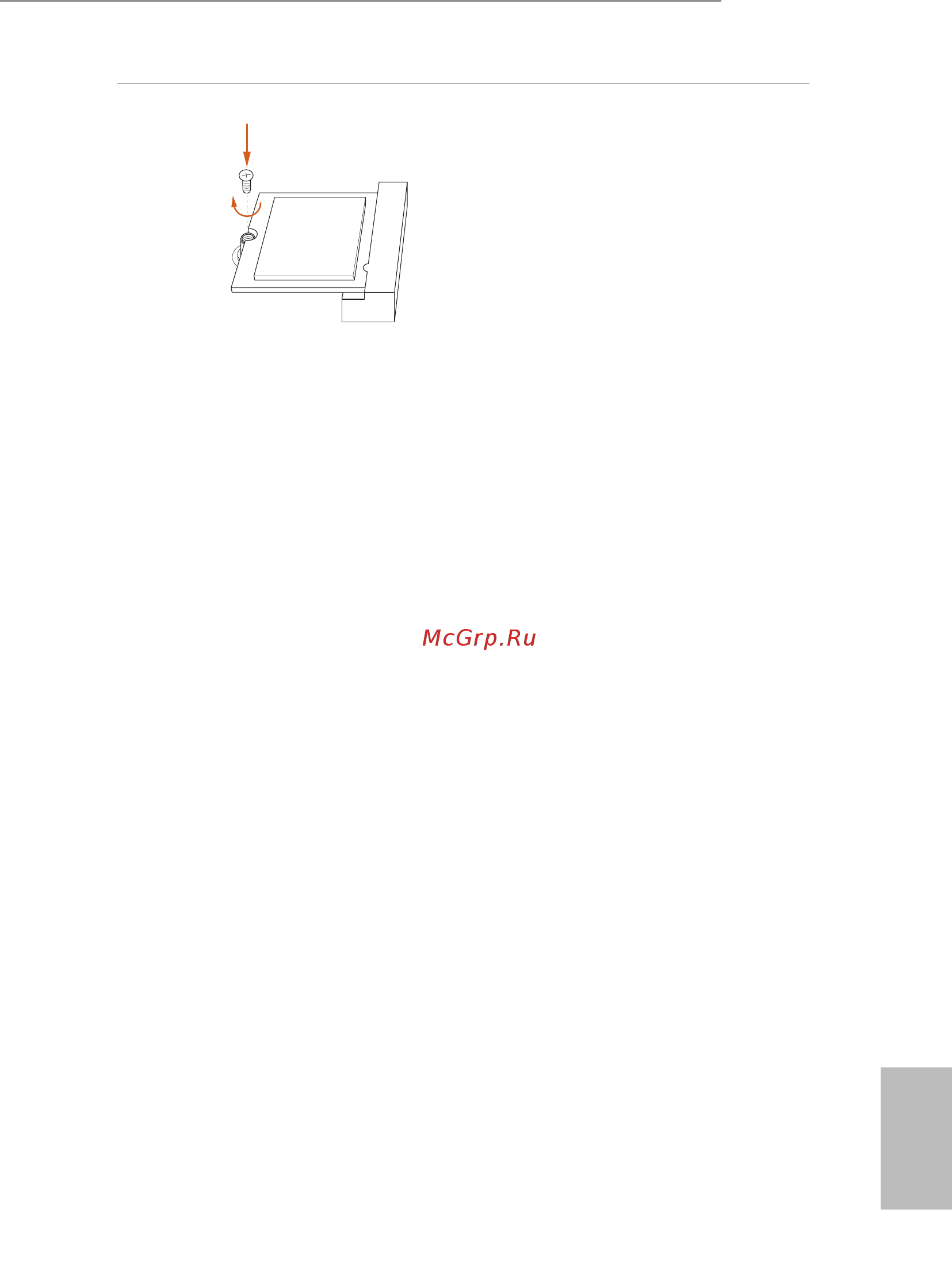

Step 4
Tighten the screw with a screwdriver
to secure the module into place.
Please do not overtighten the screw as
this might damage the module.
