ASRock J3455-ITX [127/129] English
![ASRock J3455-ITX [127/129] English](/views2/1688616/page127/bg7f.png)
125
English
J4205-ITX
J3455-ITX

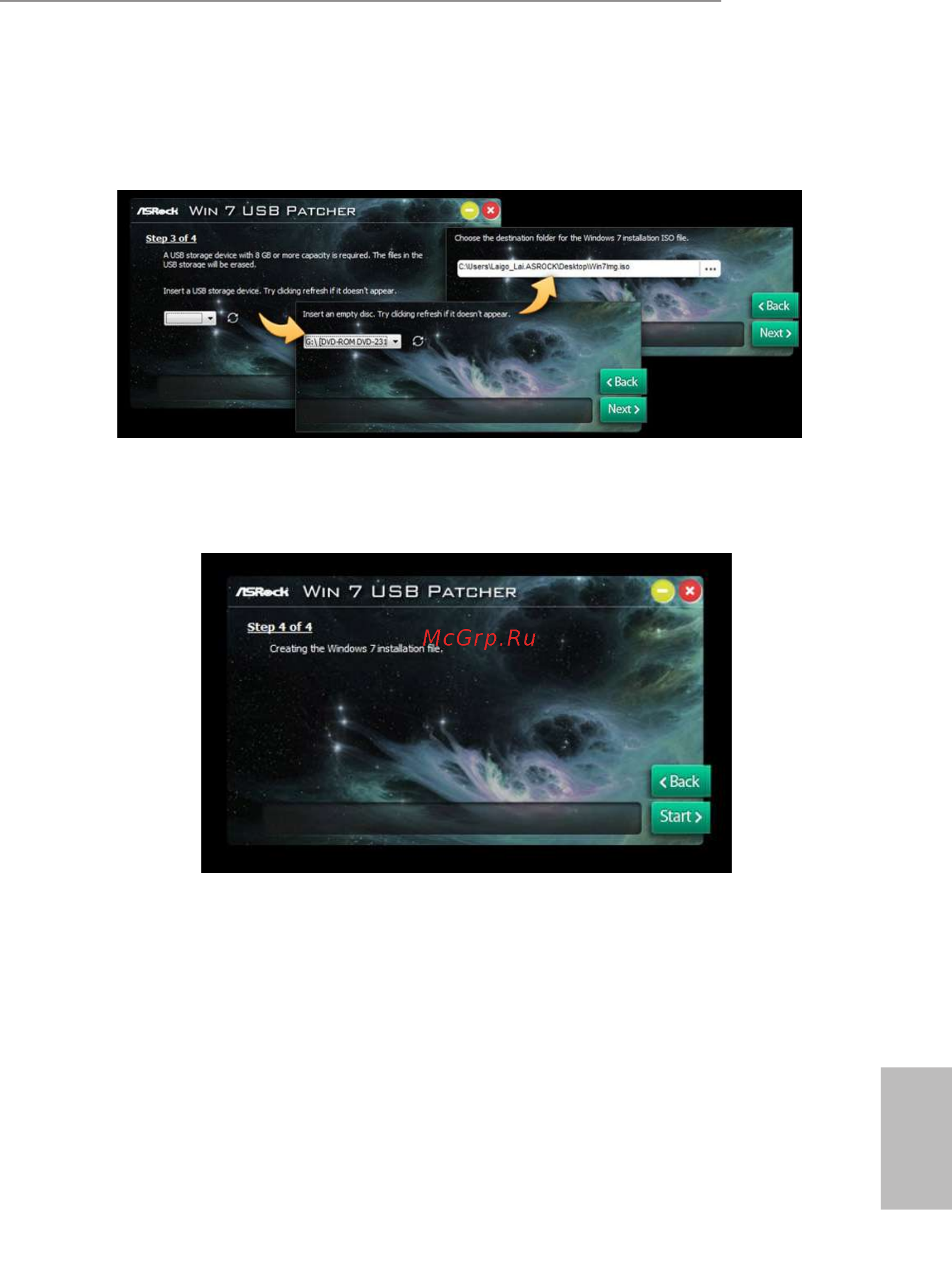

Step 5
Select the USB storage, compact disk or destination folder for the new Windows 7
installation le.
Step 6
Click “Start” to begin.
Step 7
Now you are able to install Windows® 7 on Braswell or Skylake with the new burned CD.
Or please use the patched ISO image to make an OS USB drive to install the OS.
