108
Русский

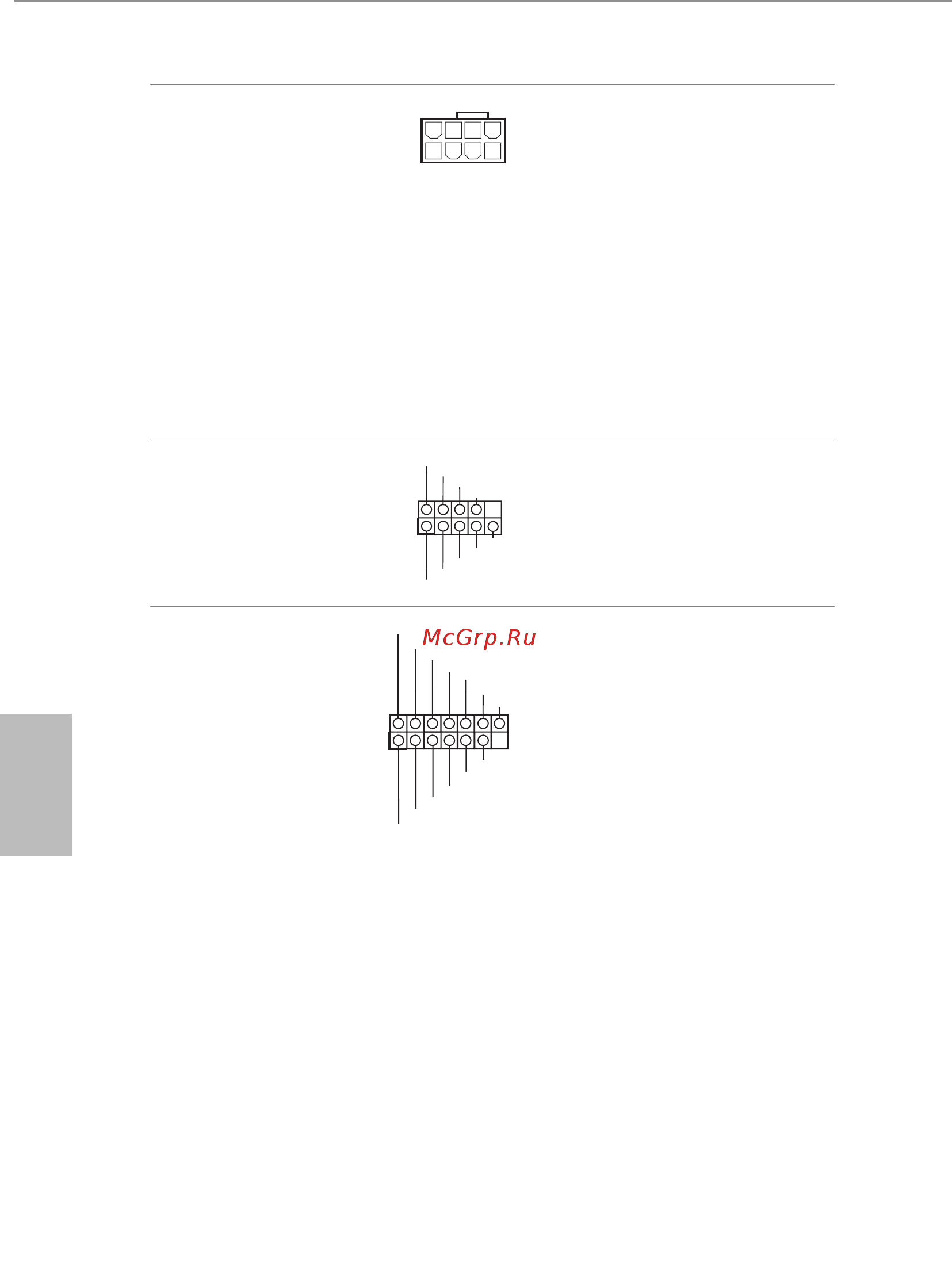

Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
4
1
8 5
Эта материнская плата оснащена
8-контактным разъемом питания
АТХ 12В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
*Внимание! Убедитесь, что
подключенный кабель питания
предназначен для ЦП, а не для
видеокарты. Не подключайте
кабель питания PCIe к этому
разъему.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 27)
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
Колодка SPI ТРМ
(13-контактная,
SPI_TPM_J1)
(см. стр. 1, № 21)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
Этот разъем обеспечивает
поддержку системы SPI Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и данных.
Система ТРМ также повышает
уровень сетевой безопасности,
защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
