ASRock B550M Pro4 [160/198] 日本語

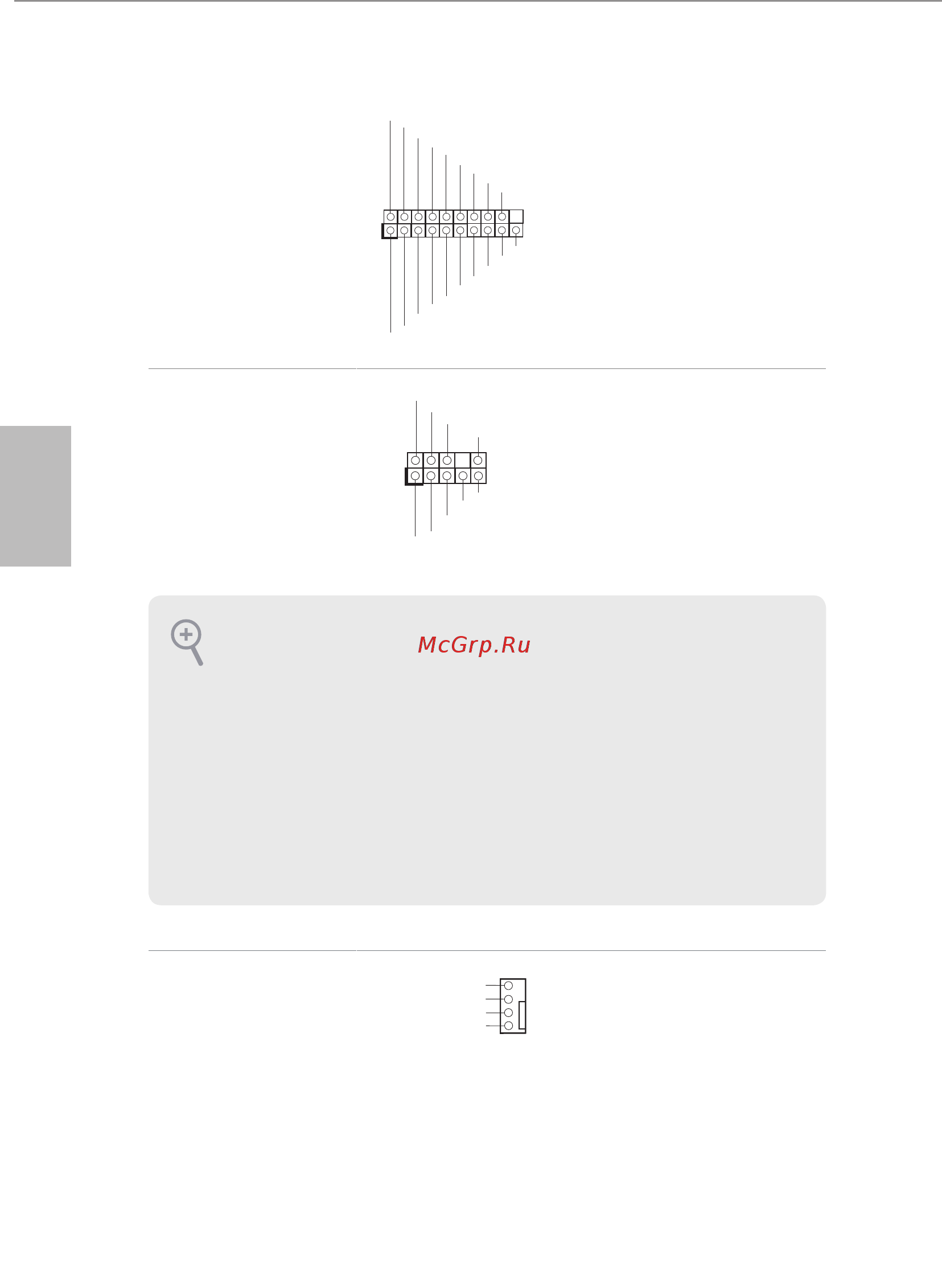

![ASRock B550M Pro4 [160/198] 日本語](/views2/1690355/page160/bga0.png)
158
日本語
(19 ピン F_USB3_3_4)
（p.1、No. 18 参照）
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
フロントパネルオーディ
オヘッダ ー
（9 ピン HD_AUDIO1）
（p.1、No. 30 参照）
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
このヘッダーは、フロントオー
ディオ パ ネ ル にオ ー ディオデ バ
イスを接続するためのものです。
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく
機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要
です。 お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュ
アルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ
ヘッダーに取り付けてください。
A. Mic_IN (MIC) を MI
C2_L に接続します。
B. Audio_R (RIN) を O
UT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. ア
ース (GND) をアース (GND) に接 続します。
D. MIC_RET と O
UT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フ
ロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録
音音量」を調整してください。
シャーシウォーターポン
プファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、No. 31 参照）
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4
3
2
1
このマザーボードには 4 つの
4 ピン水冷却シャーシがコネクタ
用に装備されています。 3 ピンの
シャーシ水冷却ファンを接続す
る場合には、ピン 1-3 に接 続して
くだ さ い 。
