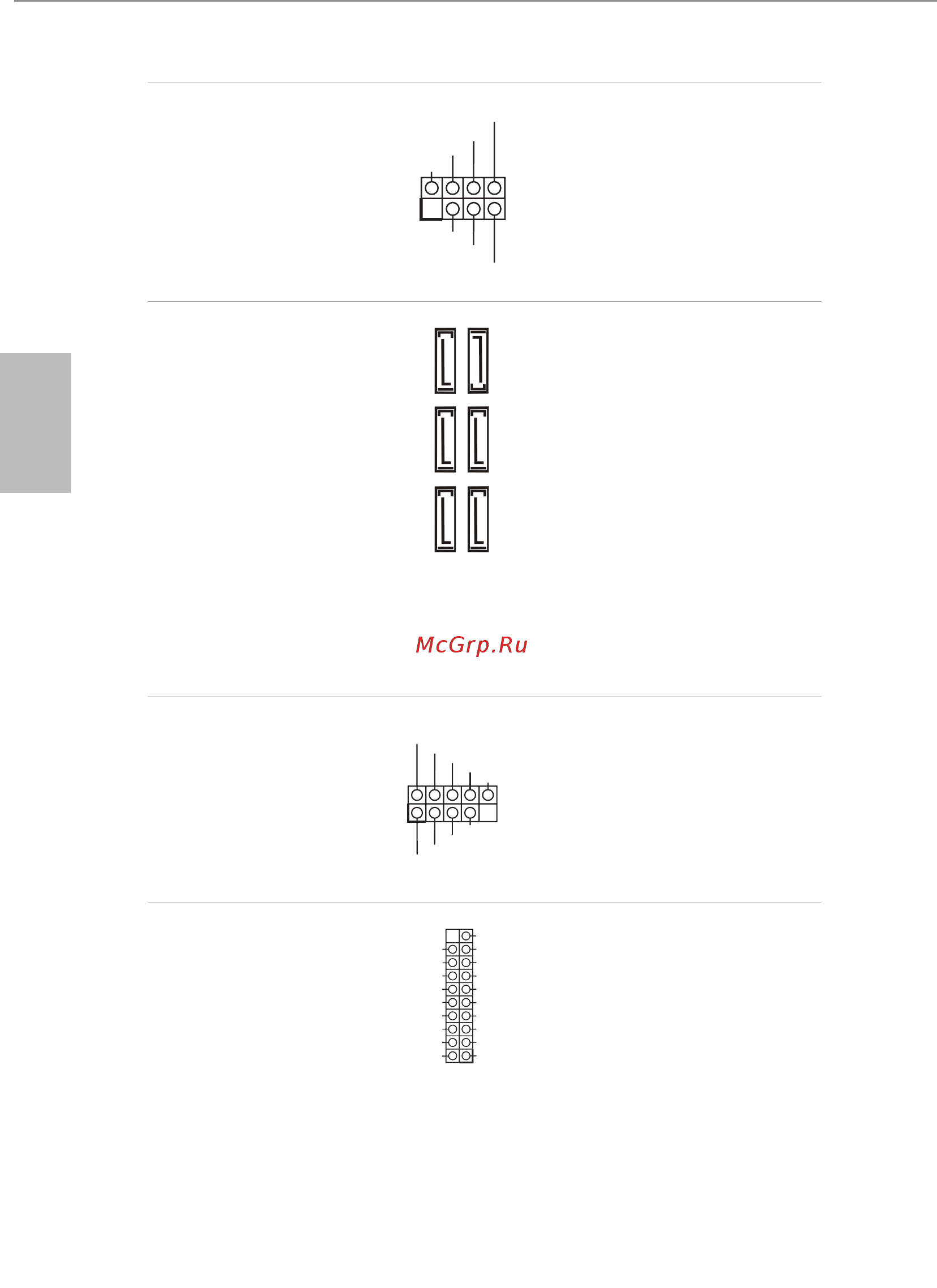

电源 LED 和扬声器接脚
（7 针 SPK_PLED1）
（见第 1 页，第 17 个）
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
请将机箱电源 LED 和机箱扬声
器连接到此接脚。
串行 ATA3 接口
（SATA3_1:
见第 1 页，第
11 个）
（SATA3_2:
见第 1 页，第 10 个）
（SATA3_3:
见第 1 页，第 13 个）
（SATA3_4:
见第 1 页，第 12 个）
（SATA3_5:
见第 1 页，第 14 个）
（SATA3_6:
见第 1 页，第 15 个）
SATA3_4
SATA3_3
SATA3_6
SATA3_5
SATA3_1
SATA3_2
这六个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
* M2_2 和 SATA3_5_6 共享巷
道。如果其中一个在使用，则
另一个将被禁用。
USB 2.0 接脚
（9 针
USB_3_4）
（见第 1 页，第 22 个）
（9- 针 USB_5_6）
（见第 1 页，第 23 个）
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
此主板上有 2 个接脚。每个
USB 2.0 接脚可以支持两个端
口。
USB 3.2 Gen1 接脚
（19 针
F_USB3_1_2）
（见第 1 页，第 9 个）
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
此主板上有 2 个接脚。每个
USB 3.2 Gen1 接脚可以支持两个
端口。
