1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接

脚和接口上将会对主板造成永久性损坏。

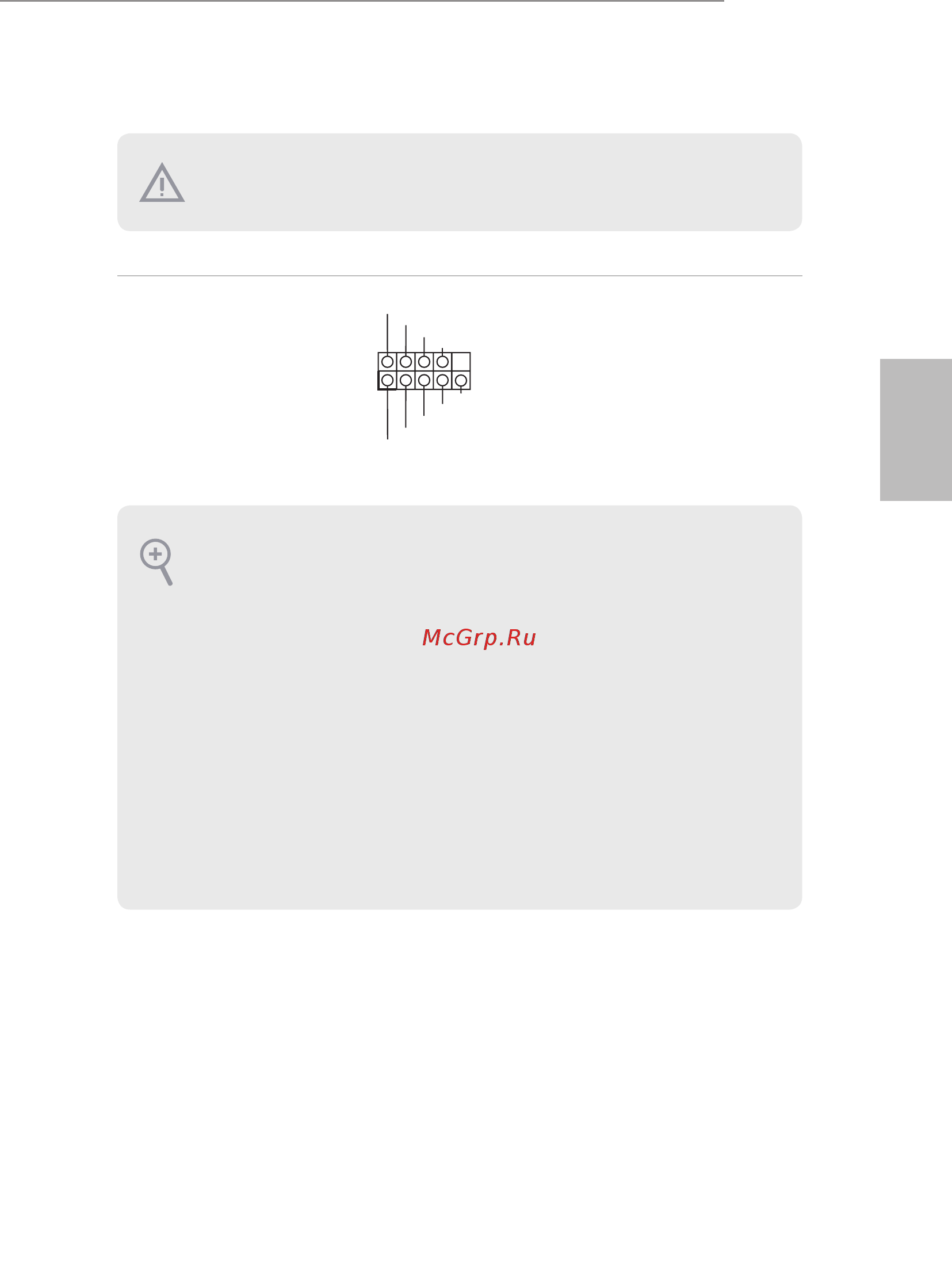

系统面板接头

（9 针 PANEL1）

（见第 1 页，第 16 个）

GND

R ESET#

PWRBTN#

PLED-

PLED+

GND

HDLED-

HDLED+

GND

按照下面的针脚分配，将机箱

上的电源按钮、重置按钮和系

统状态指示灯连接到此接脚。

在连接线缆前请记下正负针脚。

PWRBTN （电源按钮）:

连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。

RESET （重置按钮）:

连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按

钮重新启动计算机。

PLED （系统电源 LED）:

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/

S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED （硬盘活动 LED）:

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮

起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源

LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线

分配和针脚分配正确匹配。
